Materialtransportanlagen stehen jeden Tag vor einer unerbittlichen Herausforderung. Bediener müssen einen hohen Förderdurchsatz mit einer zuverlässigen Fremdeisenentfernung in Einklang bringen. Das Erreichen dieses Gleichgewichts bestimmt Ihren betrieblichen Erfolg und die Langlebigkeit Ihrer Ausrüstung. Eine unsachgemäße Dimensionierung der Ausrüstung birgt erhebliche Geschäftsrisiken. Fremdmetall schleicht sich leicht an schwachen Magnetfeldern vorbei. Dieser Fehler führt zu beschädigten Brechern, gerissenen Förderbändern und starker Produktverunreinigung. Letztendlich führen diese Ausfälle zu kostspieligen ungeplanten Ausfallzeiten.

Sie benötigen einen strengen, physikbasierten Rahmen für die Auswahl von schwebenden Magnetabscheidern . In diesem Leitfaden wird die kritische Beziehung zwischen Bandgeschwindigkeit, Belastungstiefe und magnetischer Feldstärke aufgeschlüsselt. Sie erfahren genau, wie Sie die Absaugkräfte an Ihre spezifischen betrieblichen Gegebenheiten anpassen können. Wir eliminieren Rätselraten, indem wir uns auf die Kernprinzipien der Technik konzentrieren. Lesen Sie weiter, um die Parameter zu beherrschen, die für eine einwandfreie Fremdmetallextraktion erforderlich sind.

Wichtige Erkenntnisse

• Extraktion mit Geschwindigkeitsbegrenzungen: Höhere Bandgeschwindigkeiten reduzieren die Zeit, die Fremdeisen im Magnetfeld verbringt, was zum Ausgleich eine exponentiell höhere Magnetstärke oder längere Magnetprofile erfordert.
• Die Belastungstiefe bestimmt die Reichweite: Oberflächen-Gauß ist eine irreführende Metrik; Eine erfolgreiche Trennung hängt davon ab, dass der Magnetfeldgradient die maximale Tiefe der Materialladung durchdringt.
• Anwendung Antriebstechnik: Die Wahl zwischen elektromagnetischen Einheiten und bestimmten Permanentmodellen (wie dem Permanentmagnetabscheider RCYB) hängt von der Fremdmetallmasse, der Bandgeschwindigkeit und den Anforderungen an die kontinuierliche bzw. diskontinuierliche Verarbeitung ab.
• Die Positionierung ist von entscheidender Bedeutung: Die Inline-Installation (über der Kopftrommel) bietet einen natürlichen Vorteil in der Materialbahn gegenüber der Positionierung mit Querriemen (Flachriemen).

Die Physik der Extraktion: Wie Bandgeschwindigkeit und Beladungstiefe die Anforderung definieren

Die erfolgreiche Entfernung von Fremdmetallen hängt von strengen physikalischen Gesetzen ab. Man kann nicht gegen die Schwerkraft oder den Schwung verhandeln. Betreiber müssen diese Variablen präzise berechnen. Im Folgenden werden die wichtigsten technischen Faktoren aufgeschlüsselt.

Der Geschwindigkeitsfaktor

Die Fördergeschwindigkeit begrenzt direkt die Entnahmezeit. Wir messen diese Geschwindigkeit in Fuß pro Minute (FPM) oder Metern pro Sekunde (MPS). Schnellere Bänder ermöglichen eine wesentlich kürzere Verweilzeit des Fremdeisens in der Magnetzone. Das Magnetfeld muss den Vorwärtsimpuls des Metalls sofort überwinden. Wenn Sie Ihre Bandgeschwindigkeit verdoppeln, verkleinert sich das Absaugfenster drastisch. Hochgeschwindigkeitsbänder erfordern eine exponentiell höhere Magnetstärke. Alternativ erfordern sie längere Magnetprofile, um eine ausreichende Belichtungszeit aufrechtzuerhalten.

Belastungstiefe vs. Extraktionskraft

Die Tiefe der Belastung stellt eine gewaltige physische Barriere dar. Tiefe Schichten des Förderguts fangen Fremdeisen aktiv ein. Das physikalische Gewicht dieses Materials wirkt dem magnetischen Auftrieb entgegen. Stellen Sie sich eine schwere Sechskantmutter aus Stahl vor, die unter 15 cm nasser Kohle vergraben ist. Der Magnet muss das Metall durch dichtes, widerstandsfähiges Material nach oben ziehen. Hohe Schüttdichten erhöhen diesen Widerstand. Sie müssen die absolute maximale Tiefe bewerten, die Ihr Förderband bei Stoßbelastungen bewältigen kann.

Die Berechnung des „Aufhängungsabstands“.

Sie müssen den wahren Arbeitsabstand ermitteln. Ingenieure nennen dies den Federungsspalt. Messen Sie niemals ausschließlich von der Magnetfläche bis zum leeren Band. Sie müssen alle physischen Schichten berücksichtigen.

• Schritt 1: Messen Sie die maximale Belastungstiefe während der Spitzenproduktion.
• Schritt 2: Addieren Sie die physische Dicke des Förderbandes selbst.
• Schritt 3: Fügen Sie einen Sicherheitsabstand hinzu. Dieser Spalt nimmt Riemensprünge und Spannungsspitzen auf.
• Berechnung: Max. Belastungstiefe + Riemendicke + Sicherheitsabstand = Erforderliche Aufhängungshöhe.

Erfolgskriterien

Eine effektive Auswahl erfordert präzise Mathematik. Sie müssen die genaue Zugkraft berechnen, die beim absolut maximalen Federungsabstand erforderlich ist. Bei dieser Berechnung muss die maximale Fördergeschwindigkeit angenommen werden. Wenn der Magnet das Zielmetall in dieser extremen Entfernung anheben kann, ist Ihre Auswahl erfolgreich. Wenn man sich auf durchschnittliche Belastungen verlässt, ist ein periodischer Ausfall gewährleistet.

Dimensionierung der magnetischen Feldstärke: Gradient über Oberflächen-Gauß

Viele Einrichtungen scheitern, weil sie auf der Grundlage irreführender Kennzahlen einkaufen. Das Verständnis der magnetischen Projektion bewahrt Ihre Ausrüstung vor katastrophalen Schäden.

Entlarvung des Oberflächen-Gauß-Mythos

Gauss mit hoher Oberfläche sieht auf Produktdatenblättern beeindruckend aus. Es ist jedoch selten eine Garantie für eine erfolgreiche Extraktion. Oberflächen-Gauß misst nur die magnetische Stärke, die die Magnetfläche direkt berührt. Es sagt nichts über die Reichweite aus. Eine erfolgreiche Trennung hängt vollständig vom magnetischen Gradienten ab. Der Gradient definiert, wie weit das Feld nach außen ragt. Ein Feld mit hohem Gradienten dringt tief in die Möller ein, um Fremdmetall einzufangen. Ein Gauß-Magnet mit großer Oberfläche könnte schon in einer Entfernung von nur fünf Zentimetern seine gesamte Haltekraft verlieren.

Bewertung der magnetischen Intensität

Sie müssen die Feldstärke an Ihre spezifischen Ziele anpassen. Diese Stärke messen wir in Gauss oder Tesla im jeweiligen Aufhängungsabstand. Die Masse und Form des Ziel-Trampeisens bestimmen die erforderliche Kraft. Eine schwere Sechskantmutter erfordert eine enorme anfängliche Zugkraft. Umgekehrt erfordert Flachdraht eine andere Fangdynamik. Flache Gegenstände rutschen oft platt auf dem Band. Kugelförmige oder klobige Metalle interagieren viel früher mit dem Feld. Sie müssen die kleinsten und größten Zielmetalle definieren, bevor Sie die Intensität angeben.

Materialanfälligkeit

Das primäre Fördergut steht in direkter Wechselwirkung mit dem Trennprozess. Kohle, Zuschlagstoffe und recyceltes Holz stellen besondere Herausforderungen dar. Durch trockene, lose Materialien kann Fremdmetall leicht entweichen. Nasse oder klebrige Materialien stellen ein großes Hindernis dar. Schlammiger Zuschlagstoff wirkt wie Klebstoff. Es verbindet sich physikalisch mit Fremdeisen. Um diese physikalischen Bindungen aufzubrechen, sind viel höhere magnetische Gradienten erforderlich. Bewerten Sie immer die Feuchtigkeit und Kohäsion Ihres Materials.

Lösungskategorien: Elektromagnetische vs. permanente Separatoren

Die Wahl der richtigen Technologie entscheidet über Ihre Betriebssicherheit. Ihre Anwendungsumgebung bestimmt die richtige Lösungskategorie. Die Auswahl eines hängenden Magnetabscheiders hängt vom Verständnis dieser unterschiedlichen Kompromisse ab.

Elektromagnetische Separatoren (EMS)

Elektromagnetische Einheiten erzeugen massive, tiefgreifende Felder. Sie zeichnen sich durch die anspruchsvollsten Anwendungen in der Schwerindustrie aus.

• Geeignet für: Tiefe Materiallasten, Hochgeschwindigkeitsbänder und das Auffangen von massivem Fremdeisen. Sie ziehen problemlos schwere Schaufelzähne, Bohrer und großen Baustahl aus dichtem Erz.
• Kompromisse: Sie erfordern eine kontinuierliche Stromversorgung. Sie müssen Kühlmechanismen integrieren. Diese Einheiten nutzen Kühlöl oder Druckluft zur Wärmeableitung. Sie verursachen einen höheren Wartungsaufwand. Leistungsschwankungen können das Feld absenken und eingefangenes Metall wieder in den Produktstrom freisetzen.

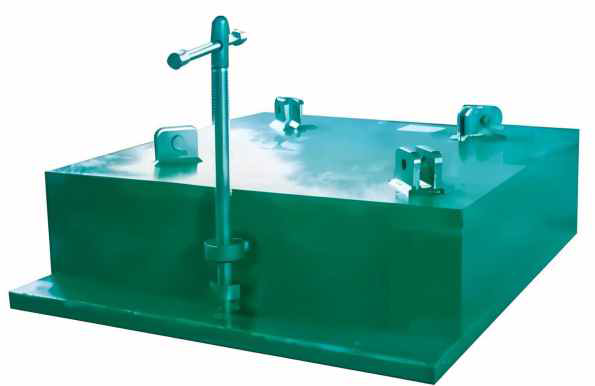

Permanentmagnetabscheider

Permanentmagnete nutzen feste Magnetblöcke. Sie bieten extreme Zuverlässigkeit ohne elektrische Abhängigkeit.

• Geeignet für: Geringe bis mäßige Materialbelastungen. Sie funktionieren einwandfrei bei Standardbandgeschwindigkeiten. Sie bewältigen isolierte Störfallereignisse effizient.
• Schwerpunktbereich: Wir empfehlen dringend Geräte wie den Permanentmagnetabscheider RCYB . Diese Serie bietet eine zuverlässige Lösung ohne Stromverbrauch. Es garantiert einen kontinuierlichen Betrieb in extrem rauen Umgebungen. Bergbau- und Zementanlagen profitieren enorm. An diesen abgelegenen Standorten ist der Zugang zu Versorgungseinrichtungen oft eingeschränkt. Eine dauerhafte Lösung beseitigt die Stromabhängigkeit.
• Kompromisse: Das Magnetfeld bleibt fixiert. Sie können es für die manuelle Reinigung nicht einfach ausschalten. Bediener müssen mechanische Kraft anwenden oder einen selbstreinigenden Bandmechanismus verwenden. Darüber hinaus stellt die physische Größe Grenzen dar. Die Erzeugung tiefer Felder erfordert massive permanente Blöcke. Mit der Zeit werden sie für herkömmliche Strukturstützen zu schwer.

Installationspositionierung und Implementierungsrealitäten

Der Ort, an dem Sie den Magneten platzieren, ist genauso wichtig wie seine Stärke. Die Geometrie hat großen Einfluss auf die Extraktionseffizienz. Eine schlechte Positionierung verschwendet Kapital und strukturelle Belastbarkeit.

Cross-Belt (Overband)-Installation

Quergurtanlagen erstrecken sich über die Breite einer Flachförderstrecke. Sie ziehen Fremdmetall nach oben und werfen es zur Seite ab.

• Vorteile: Sie bieten eine unglaublich einfache Nachrüstung. Sie können sie ohne größere bauliche Umbauten auf fast jeder vorhandenen Flachförderstrecke installieren.
• Nachteile: Sie bekämpfen die Physik. Der Magnet muss Fremdeisen gerade nach oben durch eine stationäre, dichte Last ziehen. Es bekämpft gleichzeitig das Gewicht des Materials und die Schwerkraft. Diese Positionierung erfordert eine viel höhere magnetische Stärke, um erfolgreich zu sein.

Inline-Installation (über der Riemenscheibe).

Inline-Installationen liegen direkt parallel zum Bandfluss. Sie werden über der Auswurfkopfriemenscheibe montiert.

• Vorteile: Diese Position nutzt die materielle Flugbahn. Wenn das Material das Band verlässt, gelangt es in den freien Fall. Die Last öffnet sich natürlich. Die physische Barriere verschwindet. Tramp Iron lässt sich mühelos trennen. Sie können schwerere Metalle mit deutlich geringerer Magnetkraft extrahieren.
• Nachteile: Sie erfordern hochspezifische Rutschenkonstruktionen. Sie müssen sich an die Vorwärtsbahn des geförderten Metalls anpassen. Sie müssen auch nichtmagnetische Kopfrollen installieren. Standard-Stahlriemenscheiben stören und blockieren das Metall am Riemen.

Implementierungsrisiken

Viele Einrichtungen ignorieren strukturelle Interaktionen. Sie müssen nichtmagnetische Umlenkrollen direkt unter der Trennzone installieren. Standard-Stahlrollen verursachen massive Probleme. Das starke Magnetfeld magnetisiert sie. Dadurch wird das Förderband heftig nach oben gezogen. Durch die Reibung wird der Riemen schnell zerstört. Wir empfehlen, vor und nach der magnetischen Zone mindestens 1,5 Meter lange Edelstahlrollen zu installieren.

Compliance, Geräteschutz und Auswahllogik

Jede Branche geht anders mit der magnetischen Trennung um. Ihre einzigartige regulatorische und mechanische Umgebung bestimmt die endgültige Wahl.

Branchenspezifische Objektive

Verschiedene Sektoren sind unterschiedlichen betrieblichen Bedrohungen ausgesetzt. Sie müssen Ihre Auswahl an diesen spezifischen Risiken ausrichten.

• Schwerindustrie (Kohle/Zuschlagstoffe): Konzentrieren Sie sich ausschließlich auf den Katastrophenschutz von Anlagen. Nachgeschaltete Brecher und Zerkleinerer kosten Millionen. Ein fehlender Laderzahn zerstört einen Steinbrecher sofort. Hier ist eine maximale Steigungstiefe erforderlich.
• Recycling und Abfall: Konzentrieren Sie sich stark auf die Produktreinheit. Eine saubere nachgelagerte Sortierung entscheidet über die Rentabilität. Verunreinigungen ruinieren den Wert ganzer Chargen. Einrichtungen priorisieren eine konsistente, kontinuierliche automatisierte Reinigung.
• Lebensmittel & Pharma: In diesen Branchen gelten strenge Hygienestandards. Richtlinien wie HACCP oder USDA schreiben bestimmte Edelstahloberflächen vor. Betreiber müssen bakterielle Hafenstellen beseitigen. Diese Einrichtungen erfordern eine häufige, dokumentierte Validierung der Magnetstärke, um Compliance-Audits zu bestehen.

Das Shortlisting-Framework

Befolgen Sie diese strenge Reihenfolge, um kostspielige Spezifikationsfehler zu vermeiden. Überspringen Sie keine Schritte.

1. Messen Sie Ihre maximale Bandgeschwindigkeit (FPM/MPS) und Ihre absolute Spitzenbelastungstiefe.
2. Identifizieren Sie das kleinste und größte Fremdmetallstück, das Sie unbedingt entfernen müssen.
3. Bestimmen Sie Ihren einzigen geeigneten Installationspunkt. Bewerten Sie, ob Ihre Struktur die Inline-Positionierung unterstützt oder eine Cross-Belt-Positionierung erfordert.
4. Wählen Sie zwischen einer permanenten Einheit (wie der RCYB-Serie) oder einer elektromagnetischen Einheit. Richten Sie sich dabei ganz nach dem benötigten Arbeitsabstand und Ihrer Stromverfügbarkeit.

Abschluss

Die Auswahl eines hängenden Magnetabscheiders erfordert strenge technische Disziplin. Es handelt sich dabei nie um einen allgemeinen Katalogkauf. Sie müssen die Bandgeschwindigkeit, die Belastungstiefe und die Aufhängungsabstände sorgfältig berechnen. Denken Sie daran, dass eine Überspezifizierung Kapital verschwendet und Ihre strukturelle Belastbarkeit unnötig belastet. Umgekehrt führt eine unzureichende Spezifikation zu schweren Schäden an der nachgeschalteten Ausrüstung. Passen Sie Ihre Einbaugeometrie stets an Ihre technologischen Möglichkeiten an. Wir empfehlen Käufern dringend, sich direkt an die Anwendungstechniker zu wenden. Stellen Sie ihnen genaue FPM-, präzise Beladungstiefe- und genaue Materialdichtedaten zur Verfügung. Diese Daten ermöglichen eine hochpräzise magnetische Modellierung für Ihre Anlage.

FAQ

F: Wie wirkt sich die Bandgeschwindigkeit direkt auf die Größe des benötigten Magnetabscheiders aus?

A: Höhere Fördergeschwindigkeiten reduzieren die Verweilzeit des Fremdeisens unter dem Magneten drastisch. Um dies zu kompensieren, erfordern höhere Geschwindigkeiten längere Magnetprofile. Eine größere Grundfläche gewährleistet eine ausreichende Verweilzeit, sodass das Magnetfeld den Vorwärtsimpuls des Fremdeisens effektiv überwinden kann.

F: Kann ich einen RCYB-Permanentmagnetabscheider auf einem Hochgeschwindigkeitsförderer verwenden?

A: Ja, das können Sie. Allerdings muss die Belastungstiefe relativ gering bleiben. Das Ziel-Fremdeisen muss außerdem eine hohe magnetische Anfälligkeit aufweisen. Tiefe Belastungen gepaart mit hohen Geschwindigkeiten erfordern im Allgemeinen die enorme Gradientenreichweite elektromagnetischer Einheiten.

F: Was ist der häufigste Fehler bei der Berechnung der Aufhängungshöhe?

A: Die meisten Bediener berücksichtigen den Banddurchhang und Stoßbelastungen nicht. Sie vergessen den für selbstreinigende Bandstollen erforderlichen Freiraum. Wenn Sie zu eng messen, schleudern Schwallmaterialien eingefangenes Fremdmetall physisch zurück in den Produktstrom.

F: Warum zieht mein Magnetabscheider neben dem Fremdeisen auch Produkt mit?

A: Dies ist normalerweise auf eine mechanische Einklemmung zurückzuführen. Schweres Produkt drückt das Eisen fest und der Magnet zieht beide zusammen nach oben. Gelegentlich enthält das Primärprodukt Spuren magnetischer Eigenschaften. Sie müssen Ihre Aufhängungshöhe anpassen oder eine sekundäre Trennstufe hinzufügen.
