Wann sollten Sie einen maßgeschneiderten elektromagnetischen Abscheider anfordern?

Eine unzureichende Fremdmetallentfernung führt direkt zu einem katastrophalen Ausfall der nachgeschalteten Ausrüstung. Es führt außerdem zu Produktverunreinigungen und kostspieligen Anlagenstillständen. Jeder Werksleiter ist sich dieser schwerwiegenden betrieblichen Herausforderungen bewusst. Während handelsübliche Magnetabscheider für etwa 80 % der industriellen Anwendungen geeignet sind, birgt der Einsatz einer Basiseinheit in einer komplexen Umgebung ein erhebliches Risiko. Wir müssen uns diese versteckten Gefahren genau ansehen. Dieser Artikel bietet einen objektiven, ingenieurorientierten Rahmen für eine bessere Entscheidungsfindung. Sie erfahren, wie Sie feststellen können, wann die Vorlaufkosten und die verlängerte Vorlaufzeit einer maßgeschneiderten Einheit durch die langfristige Betriebssicherheit wirklich gerechtfertigt sind. Wir führen Sie durch Anwendungsbeschränkungen, Spezifikationszuordnung und Lieferantenüberprüfung. Mit diesem Wissen können Sie Ihre Anlage wirksam schützen.

Wichtige Erkenntnisse

• Eine individuelle Anpassung wird in der Regel durch extreme Beschickungstiefen, anormale Fördergeschwindigkeiten oder schwierige Umgebungsbedingungen (Hitze, Staub, Feuchtigkeit) erforderlich.
• Die genaue Definition der Spezifikationen für elektromagnetische Abscheider – insbesondere der Aufhängungshöhe und der thermischen Einschränkungen – ist von entscheidender Bedeutung, bevor eine maßgeschneiderte Konstruktion angefordert wird.

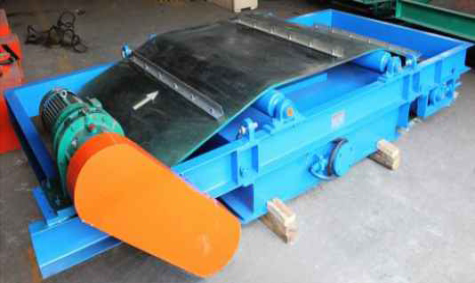

• Robuste Standardoptionen, wie der selbstreinigende elektromagnetische Separator der RCDD-Serie , können manchmal geändert werden, anstatt ein System völlig neu zu entwickeln.
• Die Zusammenarbeit mit dem richtigen Lieferanten elektromagnetischer Abscheider erfordert die Bewertung seiner Testkapazitäten, proprietären Spulenkühlungstechnologien und des Supports nach der Installation.

Der Bruchpunkt: Standardbeschränkungen vs. benutzerdefinierte Funktionen

Das Definieren der grundlegenden Erfolgskriterien hilft Ihnen, die Grenzen der Standardausrüstung zu verstehen. Ein standardmäßiger elektromagnetischer Separator leistet unter idealen Bedingungen eine außergewöhnlich gute Leistung. Zu diesen Bedingungen gehören typischerweise vorhersehbare Belastungstiefen und Standardgürtelbreiten. Auch die Umgebungstemperatur muss stabil und kühl bleiben. In diesen perfekten Konfigurationen erfassen Standardgeräte Streumetall effizient. Sie schützen Brecher und Schredder vor plötzlichen Stößen. Die industrielle Realität entspricht diesen idealen Testparametern jedoch selten perfekt.

Die Kosten einer Unterspezifikation beeinträchtigen die Rentabilität der Anlage erheblich. Die Anpassung einer Standardeinheit an eine komplexe Konfiguration birgt überall versteckte Gefahren. Wenn Standardmagnete hoher industrieller Hitze ausgesetzt sind, kommt es häufig zu Spulendurchbrennen. Die Isolierung innerhalb der Spule verschlechtert sich schnell. Darüber hinaus rutscht fehlendes Fremdeisen leicht an schwachen Magnetfeldern vorbei. Dieses Streumetall zerstört dann teure Weiterverarbeitungsmaschinen. Auch die Sicherheitskonformität sinkt erheblich, wenn Gehäuse keine internen elektrischen Fehler enthalten können. Die finanziellen Auswirkungen eines einzelnen zerkleinerten Brechers überwiegen bei weitem die anfänglichen Einsparungen durch den Kauf eines günstigeren Magneten.

Sie müssen Ihren Blickwinkel hin zu langfristigen betrieblichen Erträgen und Null-Ausfall-Schutz ändern. Durch die individuelle Anpassung werden massive mechanische Verluste vermieden. Es verwandelt Kapitalausgaben von einem einfachen Kauf in eine strategische Zuverlässigkeitsinvestition. Wenn Sie in eine maßgeschneiderte Einheit investieren, reduzieren Sie die laufenden Wartungseingriffe erheblich. Ihr Wartungsteam verbringt weniger Zeit damit, verbrannte Spulen zu reparieren. Sie gewährleisten außerdem einen absoluten Downstream-Schutz für gefährdete Geräte. Ein maßgeschneidertes Design passt genau zu Ihrer Förderergeometrie und Ihrem Materialfluss.

• Best Practice: Überprüfen Sie Ihren Materialfluss immer über eine ganze Produktionswoche, um Spitzenbelastungsschwankungen zu erfassen, bevor Sie einen Separator bestellen.
• Häufiger Fehler: Man verlässt sich ausschließlich auf Daten zur durchschnittlichen Belastungstiefe und ignoriert dabei die plötzlichen Materialstöße, die die meisten Fremdmetallaustritte verursachen.

Anwendungsbeschränkungen, die eine kundenspezifische Entwicklung erfordern

Abnormale Fördergeometrien und zu hohe Bandgeschwindigkeiten machen häufig die Standardtrennungsbemühungen zunichte. Moderne Verarbeitungsanlagen fördern Material schneller als je zuvor. Standardeinheiten fallen schnell aus, wenn die Bandgeschwindigkeit die normalen Grenzwerte in Fuß pro Minute (FPM) überschreitet. Dem Magnetfeld fehlt einfach die erforderliche Belichtungszeit, um sich schnell bewegendes Fremdmetall einzufangen. Während das Material vorbeiströmt, bleiben schwere Eisenstücke im Produktstrom eingeschlossen. Um dem entgegenzuwirken, müssen Ingenieure maßgeschneiderte Polstücke entwerfen. Diese speziellen Polstücke projizieren das Magnetfeld unterschiedlich. Sie passen sich perfekt an nicht standardmäßige Muldengurte an. Dadurch ist eine maximale magnetische Reichweite über die gesamte Bandbreite gewährleistet.

Extreme Belastungstiefen stellen eine weitere kritische Herausforderung für Standardmagnete dar. Die magnetische Reichweite nimmt mit zunehmendem Abstand von der Magnetfläche exponentiell ab. Dieser Abfall stellt ein grundlegendes Gesetz der Physik in Bezug auf magnetische Flusslinien dar. Standard-Gauß- oder Tesla-Bewertungen sind unzureichend, wenn man sie aus der Ferne testet. Hier sind kundenspezifische Spulenkonfigurationen unbedingt erforderlich. Sie erzeugen tiefe, durchdringende Magnetfelder, die für dichte Materialien erforderlich sind. Betrachten Sie schwere abgebaute Erze oder verdichtete Zuschlagstoffströme. Diese dichten Materialien wirken als physische Schutzschilde. Sie drücken Fremdeisen kraftvoll gegen das Förderband. Nur ein speziell gewickelter Elektromagnet liefert die pure Kraft, die nötig ist, um Eisen durch schweres Gestein zu ziehen.

Schwere Betriebsumgebungen zerstören standardmäßige elektrische Geräte gnadenlos. Hohe Umgebungswärme verschlechtert die Leistung des Elektromagneten schnell, indem sie den Spulenwiderstand erhöht. Gefährliche oder explosive Staubumgebungen erfordern spezielle ATEX- oder OSHA-konforme Gehäuse. Ein Standardgehäuse kann Funken erzeugen und brennbaren Staub in der Luft entzünden. Stark korrosive Atmosphären in Chemieanlagen zerfressen Standardstahlgehäuse schnell. Für diese rauen Bereiche müssen wir maßgeschneiderte Kühl- und Gehäusesysteme einsetzen. Fortschrittliche ölgekühlte Konstruktionen oder Umluftsysteme verhindern eine thermische Verschlechterung des Elektromagnetkerns. Sie sorgen dafür, dass der Magnet auch in der heißen Gießereiumgebung stark bleibt.

Navigieren in den Spezifikationen für elektromagnetische Abscheider für Ihren Bau

Durch die Zuordnung von Funktionen zu bestimmten Betriebsergebnissen wird ein erfolgreicher benutzerdefinierter Build sichergestellt. Sie müssen Ihre betrieblichen Probleme in präzise technische Kennzahlen für Ingenieure übersetzen. Vage Wünsche führen direkt zu schlecht optimierten Designs. Wenn Sie lediglich nach einem „starken Magneten“ fragen, können Ingenieure die genauen benötigten Spulenparameter nicht bestimmen. Sie müssen konkrete Daten zu Ihrem Materialfluss, Klima und baulichen Grenzen angeben. Diese detaillierte Kartierung stellt sicher, dass der endgültige Entwurf Ihre spezifischen Standortherausforderungen löst.

Die genaue Definition der Kernmetriken ist bei benutzerdefinierten Projekten nicht verhandelbar. Sammeln Sie diese spezifischen Datenpunkte, bevor Sie einen Hersteller kontaktieren:

1. Maximale Größe des Fremdmetalls im Vergleich zur minimalen Zielgröße: Identifizieren Sie den größten Vorschlaghammerkopf und den kleinsten rostigen Bolzen, auf den Sie voraussichtlich stoßen werden.
2. Aufhängungshöhe und Betriebsspielraum: Messen Sie den genauen Abstand von der Magnetfläche bis zum Boden der Förderbandrinne.
3. Anforderungen an den Arbeitszyklus: Bestimmen Sie, ob Sie einen kontinuierlichen Betrieb rund um die Uhr oder eine intermittierende, diskontinuierliche Extraktion benötigen.

Sie müssen Ihre Anwendungsgrenzen klar definieren, um katastrophale Missverständnisse zu vermeiden. Heben Sie Ihre Anwendung frühzeitig im Gespräch von anderen magnetischen Technologien ab. Stellen Sie sicher, dass die Lieferanten verstehen, dass Sie eine präzise Fremdmetallextraktion aus einer trockenen Ladung benötigen. Sie sind nicht auf der Suche nach einem elektromagnetischen Rührer, der zum Mischen von geschmolzenem Metall verwendet wird. Ein Rührer erfordert eine völlig andere Lorentz-Krafttechnik, um flüssiges Aluminium oder Stahl zu bewegen. Separatoren heben lediglich stationäre Eisengegenstände nach oben. Durch die Verwechslung dieser Technologien wird wertvolle Entwicklungszeit verschwendet.

Stromversorgung und Systemintegration erfordern eine sorgfältige individuelle Planung. Kundenspezifische Bedienfelder und spezielle Gleichrichter sorgen dafür, dass der Elektromagnet optimal funktioniert. Sie bewältigen Spannungsabfälle und Stromstöße effektiv. Wir integrieren diese kundenspezifischen Panels direkt in Ihre vorhandenen Anlagen-SPS. Diese nahtlose Integration ermöglicht eine vorausschauende Wartungsüberwachung in Ihrem gesamten Netzwerk. Anlagenbetreiber erhalten Leistungswarnungen in Echtzeit direkt im zentralen Kontrollraum. Sie können gleichzeitig die Spulentemperatur und den Stromverbrauch überwachen.

Standardalternativen: Können Sie einen vollständig kundenspezifischen Aufbau vermeiden?

Die Bewertung von Hochleistungs-Standardgeräten spart oft viel Zeit und Geld. Manchmal überbrückt ein hochwertiges Standardgerät die Betriebslücke perfekt. Sie benötigen nicht immer einen vollständig maßgeschneiderten Prototyp. Robuste Standardserien bieten beispielsweise eine kontinuierliche Fremdeisenentfernung aus der Box. Sie verfügen über integrierte Kühlmechanismen und schwere Manganpanzerplatten. Fragen Sie sich, ob Standardmodifikationen an einer Heavy-Duty-Serie ausreichen könnten. Das Anpassen der Montagehalterungen oder die Aufrüstung des Elektrogehäuses könnte Ihr Problem möglicherweise vollständig lösen.

Die Erforschung des Semi-Custom-Ansatzes bietet einen starken Mittelweg. Modulare Upgrades sparen sowohl Engineering-Kosten als auch lange Vorlaufzeiten. Sie können eine handelsübliche Spule mit einem speziell angefertigten Aufhängungsrahmen kombinieren. Sie können einer Standard-Selbstreinigungseinheit auch spezielle hitzebeständige Bänder hinzufügen. Diese halbkundenspezifische Strategie bietet 90 % der Vorteile eines vollständig maßgeschneiderten Systems. Dadurch wird die Wartezeit, die mit der kundenspezifischen Spulenwicklung verbunden ist, drastisch reduziert.

Ein unkomplizierter Risikobewertungsrahmen hilft Ihnen bei der Entscheidung zwischen einem modifizierten Standard und einer vollständig kundenspezifischen Einheit. Sie müssen abwägen, ob eine modifizierte Standardeinheit zu inakzeptablen Kompromissen führt. Berücksichtigen Sie Effizienzeinbußen oder kleinere Sicherheitsrisiken. Nutzen Sie eine strukturierte Matrix, um diese Faktoren objektiv abzuwägen.

Risikobewertung: Modifizierter Standard vs. vollständig kundenspezifisch

So überprüfen Sie einen Lieferanten elektromagnetischer Abscheider für kundenspezifische Projekte

Durch die Bewertung von Konstruktions- und Simulationsmöglichkeiten werden kostspielige Konstruktionsfehler vermieden. Suchen Sie nach Lieferanten, die 3D-Magnetfeldmodellierung nutzen. Die Finite-Elemente-Analyse (FEA) ist für kundenspezifische Designs von entscheidender Bedeutung. Kompetente Ingenieure nutzen FEA-Software, um das magnetische Design virtuell nachzuweisen. Sie simulieren, wie die magnetischen Flusslinien mit Ihrer spezifischen Belastungstiefe interagieren. Sie tun dies lange bevor die Produktion beginnt. Diese virtuellen Tests stellen sicher, dass das Endprodukt die versprochene Extraktionsstärke liefert.

Fordern Sie transparentes Prototyping und umfassende Materialtests. Ein zuverlässiger Partner verlangt immer eine physische Probe Ihres tatsächlichen Schüttguts. Sie testen die magnetische Suszeptibilität des Materials im eigenen Labor. Sie messen auch die Belastungsresistenz aus erster Hand. Schwerer, nasser Ton verhält sich ganz anders als trockener, zerkleinerter Beton. Diese physischen Tests verhindern, dass theoretische Entwurfsfehler zu praktischen Fehlern vor Ort werden.

Bewerten Sie die Implementierungsrealität und die Installationsanforderungen offen. Besprechen Sie individuelle Lieferzeiten offen mit dem von Ihnen ausgewählten Lieferanten. Bei Sonderanfertigungen vergehen oft 12 bis 20 Wochen von der Zeichnungsfreigabe bis zur endgültigen Lieferung. Kundenspezifische Spulenwicklung und spezielle Gehäusefertigung verlängern die Zeitpläne erheblich. Überprüfen Sie frühzeitig die Anforderungen an den Platzbedarf Ihrer baulichen Installation. Ein individueller Hochleistungsmagnet wiegt möglicherweise doppelt so viel wie Ihr vorhandener Permanentmagnet. Ihre Förderbandstruktur benötigt möglicherweise eine erhebliche Stahlverstärkung.

Konzentrieren Sie sich stark auf den Service nach der Installation und die Langlebigkeit der Ausrüstung. Überprüfen Sie Ihren direkten Zugang zu maßgeschneiderten Ersatzteilen. Prüfen Sie, ob der Lieferant für Notfälle lokale Spulenumspuldienste anbietet. Fordern Sie eine umfassende Wartungsdokumentation an, bevor Sie den endgültigen Vertrag unterzeichnen. Eine kundenspezifische Maschine ist nutzlos, wenn niemand weiß, wie das proprietäre Kühlsystem zu warten ist. Stellen Sie sicher, dass der Lieferant detaillierte elektrische Schaltpläne und vorbeugende Wartungspläne bereitstellt.

Abschluss

Die Anforderung einer kundenspezifischen Einheit stellt eine strategische Investition in die Betriebszeit der Anlage und die Arbeitssicherheit dar. Es ist nie ein Luxus, wenn es um schwierige Betriebsparameter geht. Sich auf unzureichende Standardausrüstung zu verlassen, führt zu eventuellen Ausfällen und kostspieligen Produktionsausfällen.

Befolgen Sie für Ihr nächstes Projekt einen strengen Bewertungstrichter. Beurteilen Sie zunächst die Härte Ihrer Umgebung. Definieren Sie als Nächstes Ihre genauen physikalischen und elektrischen Spezifikationen. Versuchen Sie immer, hochbelastbare Standardalternativen auszuschließen, bevor Sie sich für eine individuelle Konstruktion entscheiden. Schließlich prüfen Sie spezialisierte Engineering-Partner anhand ihrer Simulations- und Testfähigkeiten.

Ergreifen Sie noch heute Maßnahmen zum Schutz Ihrer Verarbeitungsmaschinen. Ermutigen Sie Ihre Anlageningenieure und Beschaffungsmanager, eine gründliche Materialprüfung anzufordern. Vereinbaren Sie eine ausführliche Magnetfeldberatung mit technischen Vertriebsexperten. Die Optimierung Ihres Extraktionsprozesses sichert Ihre gesamte Produktionslinie für die kommenden Jahre.

FAQ

F: Wie viel mehr kostet ein kundenspezifischer elektromagnetischer Abscheider im Vergleich zu einer Standardeinheit?

A: Eine kundenspezifische Einheit kostet normalerweise 20 bis 50 % mehr als ein Standardmodell. Diese Prämie deckt komplexe Entwicklungsstunden, spezielle Spulenwicklung und kundenspezifische Gehäusefertigung ab. Diese Vorabinvestition wird jedoch schnell ausgeglichen, indem katastrophale Ausfälle nachgelagerter Maschinen verhindert und ungeplante Ausfallzeiten vermieden werden.

F: Was ist die typische Lieferzeit für einen maßgeschneiderten Magnetabscheider?

A: Für ein vollständig individuelles Design sollten Sie mit einer Vorlaufzeit von 12 bis 20 Wochen rechnen. Durch die Entwicklung proprietärer Kühlsysteme, das Wickeln hochbelastbarer kundenspezifischer Spulen und die Sicherung spezieller ATEX-Gehäuse verlängern sich die Fertigungszeiten deutlich über die Standardoptionen von der Stange hinaus.

F: Kann ich einen vorhandenen Permanentmagneten zu einem benutzerdefinierten Elektromagneten aufrüsten?

A: Ja, aber es erfordert eine sorgfältige strukturelle Planung. Kundenspezifische Elektromagnete wiegen im Allgemeinen wesentlich mehr als Permanentmagnete. Sie müssen sicherstellen, dass Ihre vorhandene Förderbandstruktur die schwerere Nutzlast tragen kann. Sie müssen außerdem eine dedizierte Strominfrastruktur und kundenspezifische Steuergleichrichter installieren.

F: Welche Daten muss ich sammeln, bevor ich einen Lieferanten kontaktiere?

A: Erfassen Sie genaue Maße für Ihre Förderbandbreite, Bandgeschwindigkeit und maximale Ladetiefe. Dokumentieren Sie die Dichte und den Feuchtigkeitsgehalt des Schüttguts. Bestätigen Sie abschließend die verfügbare Versorgungsspannung und geben Sie die spezifischen Größen des Fremdmetalls an, das Sie einfangen müssen.
