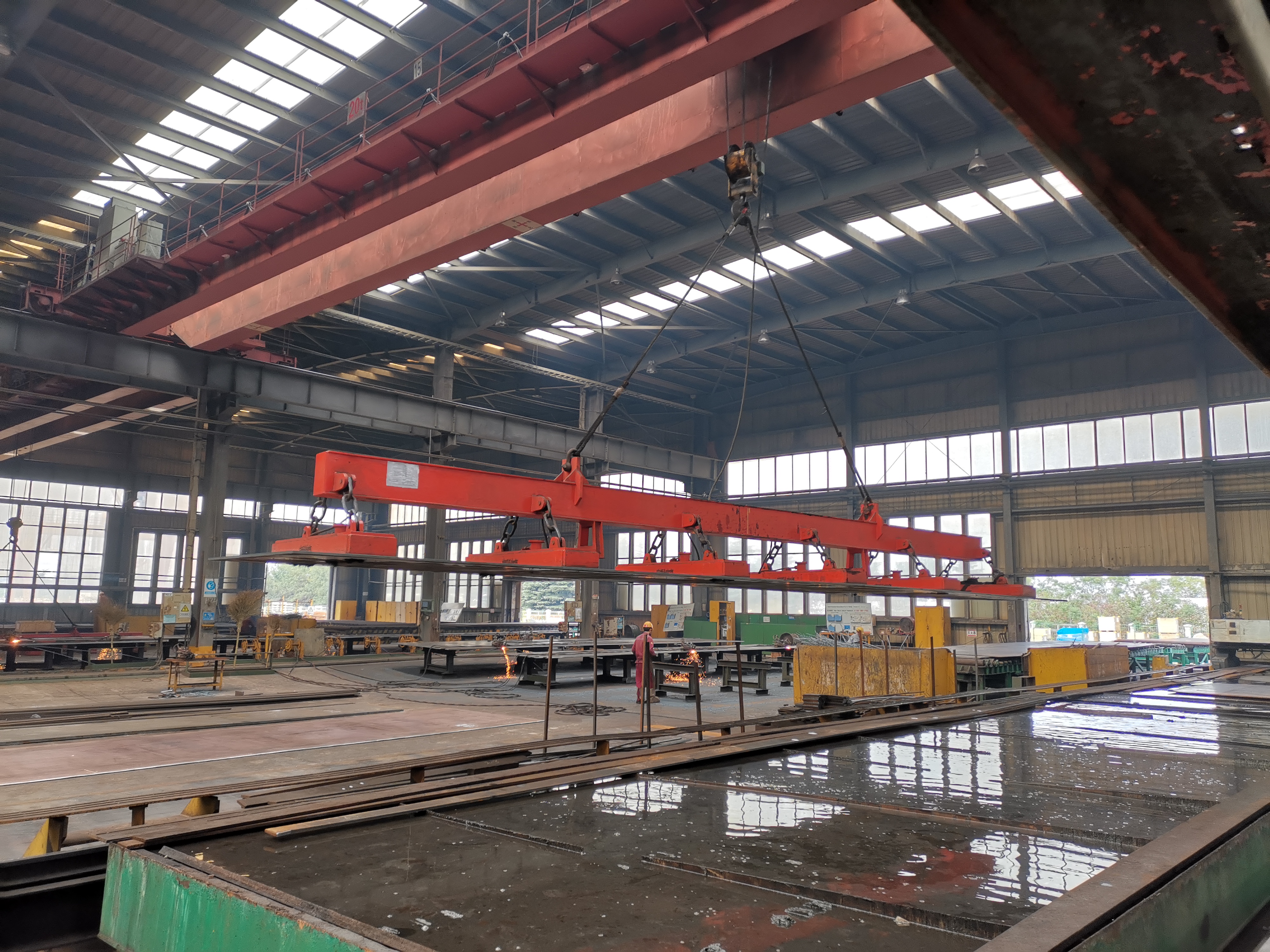

Während in der Oberschule die grundlegende Physik eines Hubelektromagneten – das Fließen eines elektrischen Stroms durch einen gewickelten Draht – gelehrt wird, erfordert die Anwendung dieses Prinzips zum sicheren Bewegen von tonnenschweren Industrielasten präzise Ingenieurskunst. Für Facility Manager, Beschaffungsteams und Wirtschaftsingenieure ist es von entscheidender Bedeutung zu verstehen, wie diese Geräte Magnetkräfte erzeugen, fokussieren und abgeben. Sie benötigen dieses Wissen, um die Eignung der Ausrüstung richtig beurteilen und eine strenge Sicherheit am Arbeitsplatz gewährleisten zu können.
In diesem Leitfaden wird die komplexe interne Mechanik industrieller Hebe-Elektromagnete erläutert. Wir übersetzen die Rohphysik in umsetzbare Bewertungskriterien für Ihre täglichen Entscheidungen zur Materialhandhabung. Durch das Erlernen dieser Grundprinzipien können Sie Betriebsgrenzen besser verstehen, kostspielige Fehlanpassungen der Ausrüstung verhindern und Ihr Personal vor vermeidbaren Gefahren in der Fabrikhalle schützen.
Hebe-Elektromagnete sind auf eine kontinuierliche Gleichstromversorgung angewiesen, um ihr Magnetfeld aufrechtzuerhalten. Bei einer Stromunterbrechung wird die Last sofort freigegeben, es sei denn, es sind Backup-Systeme vorhanden.
Die Tragfähigkeit wird stark von realen Variablen bestimmt, vor allem vom „Luftspalt“ (Rost, Farbe, Oberflächenunebenheiten) und der Dicke des Zielmaterials.
Das Wärmemanagement ist die primäre betriebliche Einschränkung; Das Überschreiten der angegebenen Einschaltdauer des Magneten führt zu einer Überhitzung, die die Spulenisolierung beeinträchtigt und die Hubkraft dauerhaft verringert.
Um einen Hubelektromagneten zu bewerten, müssen die Grundfläche und das Poldesign des Magneten (z. B. kreisförmig, rechteckig, bipolar) an die spezifische Form und Legierung der Last angepasst werden.
Um Materialtransportgeräte bewerten zu können, müssen wir zunächst die zugrunde liegende Physik verstehen. Wir übertragen das Ampere-Gesetz auf ein industrielles Niveau, um eine immense Hubkraft zu erzeugen.

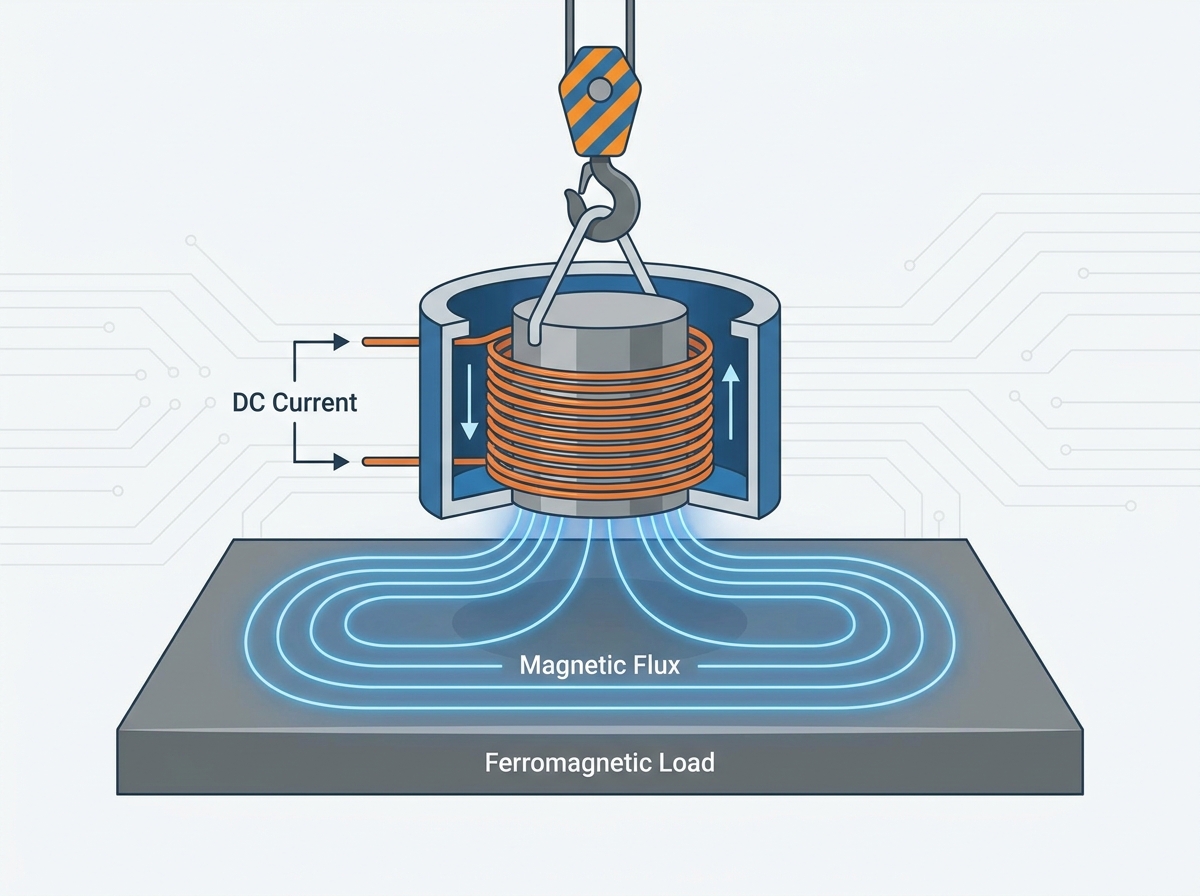

Das Fließen von Gleichstrom (DC) durch einen leitenden Draht erzeugt ein Magnetfeld. In einem Hubelektromagneten wickeln Ingenieure Kupfer- oder Aluminiumdraht eng zu massiven Spulen auf. Diese enge Wicklung konzentriert das Magnetfeld. Ein höherer Strom oder eine größere Anzahl von Drahtwindungen erzeugen eine proportional stärkere Magnetkraft. Allerdings kann ein leeres Coil keine schweren Stahlplatten alleine heben. Es braucht ein Medium, um die Kraft zu verstärken und zu lenken.
Ingenieure platzieren einen massiven Stahlkern im Inneren der Drahtspule. Dieser interne Kern fungiert als massiver Verstärker. Wenn Strom durch die Spule fließt, richtet das Magnetfeld die Atomdomänen im Stahlkern aus. Diese Ausrichtung vervielfacht die magnetische Feldstärke exponentiell.
Das Kernmaterial muss über eine bestimmte physikalische Eigenschaft verfügen, die als „geringe magnetische Remanenz“ bezeichnet wird. Dieser Begriff bedeutet, dass der Stahl sofort seinen Magnetismus verlieren muss, wenn Sie die Stromversorgung unterbrechen. Eine hohe Remanenz würde dazu führen, dass der Kern magnetisiert bleibt. In diesem Fall könnten die Bediener die Lasten nicht präzise absetzen. Stellen Sie sich einen Schrottkran vor, der das zerkleinerte Metall nicht abgeben kann, weil der Magnet noch leicht aktiv ist. Die geringe Remanenz gewährleistet eine sofortige, saubere Freigabe, sobald der Controller die Spannung abschaltet.
Ein Elektromagnet fungiert als offener Magnetkreis, der nach einer Möglichkeit sucht, sich selbst zu schließen. Das schwere Stahlgehäuse leitet die magnetischen Flusslinien nach unten zur Unterseite des Magneten. Wenn Sie eine Stahllast darunter platzieren, dringen die Flusslinien in die Last ein und wandern durch sie hindurch, um zum Gegenpol des Magneten zurückzukehren. Die Last wird effektiv zu einem vorübergehenden physischen Teil des geschlossenen Stromkreises des Magneten. Dieser nahtlose Fluss von Flusslinien ist es, der die schwere Last an die Magnetfläche bindet.
Jede Strukturkomponente innerhalb eines Hubelektromagneten dient einem bestimmten Zweck. Diese Einheiten müssen extremen physischen Missbrauch überstehen und gleichzeitig die empfindliche elektrische Integrität bewahren.
Die Wahl des Spulenmaterials hat drastische Auswirkungen auf Leistung, Größe und Gewicht. Hersteller bieten im Allgemeinen zwei Optionen an.
Kupferspulen sorgen für eine außergewöhnliche elektrische Leitfähigkeit. Sie erzeugen im Vergleich zu Aluminium eine höhere Magnetkraft pro Quadratzoll. Dieser hohe Wirkungsgrad ermöglicht es Ingenieuren, kleinere, kompaktere Magnete zu entwickeln. Eine kleinere Stellfläche ist äußerst vorteilhaft, wenn der Platz begrenzt ist oder die Tragfähigkeit des Krans streng ist.
Aluminiumspulen bieten eine leichtere und kostengünstige Alternative. Allerdings hat Aluminium eine geringere Leitfähigkeit. Um die gleiche Hubkraft wie eine Kupfereinheit zu erreichen, sind bei einer Aluminiumspule mehr Drahtwicklungen erforderlich. Diese Notwendigkeit führt zu einem körperlich größeren Außengehäuse. Beide Materialien eignen sich gut, Ihre Wahl hängt jedoch von der spezifischen Krankapazität und dem Betriebsraum ab.
Tabelle 1: Eigenschaften von Kupfer- und Aluminiumspulen
Besonderheit | Kupferspulen | Aluminiumspulen |
|---|---|---|
Leitfähigkeit | Hoch | Untere |
Physischer Fußabdruck | Kompakt | Groß / Sperrig |
Gewichtsprofil | Schwerer pro Kubikzoll | Insgesamt leichter für große Builds |
Elektrische Spulen erzeugen starke Hitze. Darüber hinaus nutzen Kranführer diese Magnete häufig im Freien bei Regen oder Schnee. Um die interne Verkabelung zu schützen, füllen Hersteller den leeren Raum im Gehäuse mit speziellen Epoxidharzen oder Vergussmassen.
Diese Verbindungen erfüllen drei entscheidende Funktionen:
Sie fixieren die Drahtspulen fest und verhindern so Mikroabrieb durch tägliche Vibrationen.
Sie bilden eine undurchdringliche Barriere gegen das Eindringen von Feuchtigkeit und verhindern so interne Kurzschlüsse.
Sie wirken als Wärmebrücke. Die Verbindung absorbiert die Wärme der inneren Spulen und überträgt sie an das Außengehäuse, wo sie sicher an die Umgebungsluft abgegeben werden kann.
Ein Lasthebemagnet fungiert im Wesentlichen wie ein riesiger Hammer. Die Bediener lassen es routinemäßig direkt auf Haufen von zerklüftetem Metallschrott oder dicken Stahlplatten fallen. Die Bodenplatte, oft auch Stoßfläche genannt, hält wiederholtem, starkem physischen Kontakt stand. Hersteller schmieden diese Bodenplatte typischerweise aus hochmanganhaltigem Stahl. Manganstahl verfestigt sich tatsächlich beim Aufprall. Je mehr Sie darauf schlagen, desto härter wird die Oberfläche. Diese Haltbarkeit verhindert, dass die inneren Spulen bei aggressiven Materialtransportvorgängen zerdrückt werden.
Ein industrieller Hebe-Elektromagnet kann nicht einfach an eine Standardsteckdose angeschlossen werden. Es erfordert eine spezielle externe Infrastruktur. Anlagen müssen Hochleistungsgleichrichter installieren, um Wechselstrom (AC) in den Gleichstrom (DC) umzuwandeln, den die Magnete benötigen. Darüber hinaus nutzen moderne Setups fortschrittliche Controller mit variablen Spannungsfunktionen. Ein variabler Spannungsregler ermöglicht es dem Bediener, das Magnetfeld teilweise zu reduzieren. Diese Technik ist von unschätzbarem Wert, wenn Sie eine einzelne Stahlplatte aus einem Dreierstapel fallen lassen müssen, anstatt die gesamte Ladung auf einmal fallen zu lassen.
Die Auswahl der richtigen Ausrüstung erfordert einen Blick über die Hochglanz-Marketingbroschüren hinaus. Die theoretische Tragfähigkeit eines Herstellers entspricht selten der Realität einer kiesigen Fabrikhalle.
Sie müssen die „Nennkapazität“ eines Herstellers mit Vorsicht angehen. Prüfeinrichtungen berechnen dieses theoretische Maximum unter idealen Bedingungen. Sie verwenden saubere, flache, ultradicke, kohlenstoffarme Stahlblöcke. Der Prüfmagnet erreicht 100 % Flächenkontakt.
In der realen Welt trifft man selten auf ideale Bedingungen. Sie müssen Luftspalte berücksichtigen. Ein Luftspalt ist eine physikalische Barriere, die die Stoßfläche des Magneten vom blanken Stahl der Last trennt. Zu den häufigsten Luftspalten gehören:
Schwere Industrielacke oder Epoxidbeschichtungen.
Dicke Rost- oder Oxidationsschichten.
Walzzunder, der beim Schmiedeprozess übrig bleibt.
Unebene Oberflächen, gewellte Formen oder verzogene Platten.
Schon ein Luftspalt von einem Millimeter kann den Magnetkreis drastisch verändern. Die magnetischen Flusslinien haben Mühe, nichtmagnetische Barrieren zu überwinden. Folglich verringern Luftspalte die tatsächliche Hubkraft des Magneten exponentiell. Berechnen Sie Ihre Arbeitslastgrenze (WLL) immer auf der Grundlage der ungünstigsten Oberflächenbedingungen Ihrer typischen Lasten.
Magnetfelder erfordern eine bestimmte Menge Stahl, um durchzudringen. Wenn Sie versuchen, sehr dünnes Blech mit einem Tieffeld-Elektromagneten anzuheben, werden Sie auf ein Phänomen stoßen, das als magnetische Sättigung bekannt ist. Das dünne Material kann einfach nicht alle magnetischen Flusslinien halten, die der Magnet erzeugt.
Bei Sättigung „durchdringt“ der überschüssige magnetische Fluss das dünne Blech und entweicht in die darunter liegende Luft. Da der Fluss nicht vollständig in der Last enthalten ist, schwächt sich die Haltekraft drastisch ab. Der Magnet könnte einen massiven 10 Zoll dicken Block erfolgreich anheben, aber ein 1/8 Zoll dickes Blech aus genau derselben Legierung fallen lassen. Wenn in Ihrer Einrichtung dünne Materialien verarbeitet werden, müssen Sie ein Magnetdesign mit flachem Feld angeben. Diese Spezialmagnete erzeugen ein breites, flaches Flussmuster, das in dünnen Metallschichten eingeschlossen bleibt.
Die Wärmeerzeugung ist nach wie vor der häufigste technische Schwachpunkt beim magnetischen Heben. Der elektrische Widerstand im Inneren der Kupfer- oder Aluminiumspulen erzeugt konstante Wärme, während der Magnet mit Strom versorgt wird. Wir messen die Betriebsgrenzen eines Elektromagneten mithilfe einer Metrik, die als Arbeitszyklus bezeichnet wird.
Ein Arbeitszyklus definiert das Verhältnis von „Ein“-Zeit zu „Aus“-Zeit, das erforderlich ist, um eine katastrophale Überhitzung zu verhindern. Ein „50 % Arbeitszyklus“ bedeutet, dass der Magnet 10 Minuten lang mit Strom versorgt werden kann, dann aber 10 Minuten lang ruhen und abkühlen muss. Ein „75 % Arbeitszyklus“ ermöglicht längere Betriebsstöße.
Sie müssen auch den Unterschied zwischen Kalt- und Warmhubkapazitäten verstehen. Ein Magnet bei Raumtemperatur (ein kalter Magnet) arbeitet mit höchster elektrischer Effizienz. Es bietet die größtmögliche Tragfähigkeit. Wenn sich die Spulen jedoch während einer Schicht erwärmen, erhöht sich ihr elektrischer Widerstand. Dieser erhöhte Widerstand reduziert den Stromfluss, was direkt die magnetische Hubkraft verringert. Sie müssen Ihren Magneten immer anhand seiner Betriebsparameter im Wenn Sie Ihre Ausrüstung nach der Kühlkapazität dimensionieren, werden Sie am Ende einer langen, geschäftigen Schicht unweigerlich Lasten fallen lassen. heißen Zustand spezifizieren.
Obwohl Standard-Elektromagnete in der Schwerindustrie dominieren, sind sie nicht die einzige verfügbare Lösung. Durch die Bewertung von Alternativen können Sie sicherstellen, dass Sie das sicherste und effizienteste Werkzeug für Ihre spezifische Anwendung einsetzen.
Diagramm: Vergleich magnetischer Hebelösungen
Technologietyp | Betriebsmechanismus | Beste Anwendungsfälle | Hauptnachteile |
|---|---|---|---|
Standard-Elektromagnete | Kontinuierlicher Gleichstrom erzeugt das Feld. | Schrotthandling, hochfrequente variable Belastungen. | Hoher Stromverbrauch. Fällt die Last aus, wenn der Strom ausfällt. |
Elektropermanentmagnete (EPMs) | Ein kurzer elektrischer Impuls kehrt die Polarität des internen Magneten um. | Flache Stahlplatten, ausfallsichere Umgebungen. | Höhere Anschaffungskosten. Schlechte Leistung bei losem Schrott. |
Permanente Lasthebemagnete | Manueller mechanischer Hebel bewegt interne Magnete. | Maschinenwerkstätten, lokale leichte Hebearbeiten. | Nicht skalierbar für schwere Laufkraneinsätze. |
Standardeinheiten bieten unübertroffene Vielseitigkeit. Sie sind die absolut beste Wahl für die Handhabung von Altmetall, den Transport loser Späne und für Szenarien, die ein schnelles und häufiges Ein- und Auskuppeln erfordern. Allerdings verbrauchen sie kontinuierlich Strom und erzeugen über längere Zeiträume erhebliche Wärme.
EPMs vereinen die besten Eigenschaften von Permanentmagneten und Elektromagneten. Sie nutzen einen kurzen, intensiven Stromimpuls, um die Polarität der internen Permanentmagnete umzukehren. Dieser schnelle Impuls schaltet das Gerät „ein“ oder „aus“. Während des eigentlichen Hebens benötigen sie keinen Strom. Da sie beim Transport keinen Strom verbrauchen, erzeugen sie keine Wärme und sind absolut ausfallsicher. Bei einem Stromausfall in der Anlage behält das EPM den Halt auf unbestimmte Zeit bei. Obwohl EPMs sehr sicher sind, sind sie im Allgemeinen teurer und verfügen nicht über die nötige Tiefenwirkung, die für den Umgang mit losem, unregelmäßigem Metallschrott erforderlich ist.
Bei diesen Geräten muss der Bediener einen mechanischen Hebel betätigen, um das Magnetfeld zu aktivieren. Sie benötigen keine externe Stromquelle. Sie eignen sich ideal für lokale, leichtere Hebeaufgaben, wie zum Beispiel das Laden eines einzelnen Barrens in eine CNC-Maschine. Da sie jedoch eine manuelle Betätigung erfordern, sind sie für entfernte, schwere Kraneinsätze völlig ungeeignet.
Der Einsatz schwerer magnetischer Hebegeräte birgt erhebliche betriebliche Gefahren. Sie müssen diese Risiken proaktiv durch strenge Sicherheitsprotokolle und Infrastruktur-Upgrades bewältigen.
Das größte Geschäfts- und Sicherheitsrisiko im Zusammenhang mit Standard-Elektromagneten ist ein plötzlicher Stromausfall. Wenn der Netzstrom ausfällt, bricht das Magnetfeld sofort zusammen und der Kran lässt ohne Vorwarnung eine tonnenschwere Last fallen. Um dieses katastrophale Risiko zu mindern, müssen Industrieanlagen unterbrechungsfreie Stromversorgungen (USV) oder spezielle Batterie-Backup-Systeme integrieren. Ein konformes Backup-System bietet bei einem Ausfall eine Haltezeit von mindestens 10 bis 20 Minuten. Dieses entscheidende Fenster ermöglicht es dem Kranführer, die schwebende Last sicher auf den Boden abzusenken, bevor die Batterien leer sind.
Die an Kranleitungen verlaufenden Stromkabel sind sehr anfällig für physische Schäden. Ständiges Biegen, Dehnen und der Kontakt mit scharfen Metallkanten verursachen extremen Verschleiß. Beschädigte Kabel führen zu starken Spannungsabfällen, die mit der Zeit die magnetische Hebekraft subtil schwächen. Ein vollständig durchtrenntes Kabel verursacht einen sofortigen Kurzschluss und einen Lastabfall. Sie müssen robuste Kabelaufrollsysteme implementieren und tägliche Sichtprüfungen aller elektrischen Leitungen durchführen.
Sie müssen davon ausgehen, dass kein magnetisches Hebesystem unter allen Bedingungen zu 100 Prozent ausfallsicher ist. Die Einhaltung der Sicherheitsvorschriften erfordert strenge Verwaltungskontrollen. Das Management muss strenge „No-Go“-Zonen unter dem gesamten Hebeweg durchsetzen. Kein Personal sollte jemals unter einer magnetisch aufgehängten Last gehen. Darüber hinaus müssen Wartungsteams den Isolationswiderstand des Magneten regelmäßig mit Megger-Testgeräten testen. Routinemäßige Megger-Tests erkennen eine Verschlechterung der inneren Spulenisolierung, lange bevor es zu einem Betriebsausfall kommt.
Ein Hubelektromagnet ist ein komplexes, integriertes System und nicht nur ein einfaches mechanisches Werkzeug. Seine tägliche Leistung hängt von einem empfindlichen, kontinuierlichen Gleichgewicht zwischen elektrischer Eingabe, Wärmemanagement und schwankenden Lastbedingungen ab. Ein Missverständnis dieser Variablen beeinträchtigt sowohl die betriebliche Effizienz als auch die Anlagensicherheit.
Bevor wir Anbieterangebote anfordern, empfehlen wir Käufern dringend, eine umfassende Auslastungsprüfung durchzuführen. Dokumentieren Sie Ihre Materialtypen, genaue Dicken, typische Oberflächenbedingungen und erforderliche Betriebsstunden. Nutzen Sie diese Daten, um von Lieferanten Transparenz einzufordern. Nehmen Sie Hersteller in die engere Auswahl, die klare Daten zu „Heiß“-Hebekapazitäten liefern, und nicht diejenigen, die nur theoretische „Kalt“-Maximalwerte angeben. Ein gut spezifizierter Magnet sorgt für einen zuverlässigen Materialfluss und schützt Ihr Geschäftsergebnis vor unerwarteten Ausfallzeiten.
A: Der elektrische Widerstand in den Drahtspulen erzeugt kontinuierlich Wärme, während Strom angelegt wird. Ingenieure bewältigen diese Hitze, indem sie strenge Betriebszyklen einhalten. Darüber hinaus verwenden sie im Inneren des Gehäuses spezielle wärmeableitende Vergussmassen. Durch die richtige Dimensionierung des Magneten wird sichergestellt, dass er nicht ständig mit maximaler Spannung läuft, was dazu beiträgt, die Betriebstemperaturen innerhalb sicherer Grenzen zu halten.
A: Nein. Diese Geräte basieren ausschließlich auf der magnetischen Permeabilität der Ziellast. Austenitischem Edelstahl, Aluminium, Kupfer und Messing fehlt die Atomstruktur, die zum Schließen eines Magnetkreises erforderlich ist. Die magnetischen Flusslinien können nicht mit ihnen in Kontakt kommen, was zu einer Auftriebskraft von Null führt.
A: Ohne kontinuierliche elektrische Energie bricht das Magnetfeld sofort zusammen und die Last fällt sofort ab. Aufgrund dieser extremen Gefahr erfordern Industriekrananlagen integrierte Batterie-Backup-Systeme oder USV-Einheiten. Diese Backups halten die Last sicher und geben dem Bediener Zeit, sie bei einem Netznotfall sicher abzusenken.
A: Restmagnetismus ist die verbleibende magnetische Anziehungskraft, die im Kern verbleibt, nachdem Sie den Strom abgeschaltet haben. Es kann dazu führen, dass leichtere Lasten oder Schrott an der Magnetfläche haften bleiben. Hochwertige Steuerungen lösen dieses Problem, indem sie einen kurzen Rückstromimpuls in die Spulen senden. Dieser Impuls reinigt den Restmagnetismus und stellt sicher, dass die Last sauber und sofort abfällt.
