Der Kauf von Hebezeugen ausschließlich auf der Grundlage theoretischer Höchstwerte birgt oft versteckte Sicherheitsrisiken. Diese Annahmen führen auch zu schwerwiegenden betrieblichen Engpässen in industriellen Umgebungen. Die meisten Einrichtungen gehen fälschlicherweise davon aus, dass ein Magnet unabhängig von den physikalischen Eigenschaften der Last sein angegebenes Gewicht hält. Bei der „Nennkapazität“ wird jedoch typischerweise vollkommen flacher, sauberer, dicker und kohlenstoffarmer Stahl vorausgesetzt. Diese makellosen Bedingungen findet man selten in einer aktiven Werkstatt. Sie benötigen eine praktische Methode, um zu bewerten, wie sich verschiedene Metalle unter magnetischer Kraft verhalten. Dieses Wissen hilft Ihnen, gefährliche herabfallende Lasten und unnötige Schäden an der Ausrüstung zu vermeiden.
Dieser Artikel bietet Entwicklungs- und Beschaffungsteams einen klaren, umsetzbaren Rahmen. Sie erfahren, wie Sie Rohmaterialvariablen in genaue, reale Hebeanforderungen umwandeln. Wir werden untersuchen, wie Zusammensetzung, Dicke und Oberflächenbedingungen die Haltekraft entscheidend beeinflussen. Wenn Sie diese Faktoren verstehen, können Sie sicherere und intelligentere Ausrüstungsentscheidungen treffen.
Beim Einsatz von Magnethebern in der Werkstatt sehen sich Ingenieure oft einer frustrierenden Realität gegenüber. Die Zahlen auf dem Typenschild der Ausrüstung stimmen selten mit der tatsächlichen Hubleistung im täglichen Betrieb überein. Um die tatsächliche Tragfähigkeit von Lasthebemagneten zu verstehen , muss man über die anfänglichen Marketingzahlen hinausgehen. Wir müssen uns genau ansehen, wie sich Testumgebungen von realen Produktionsanlagen unterscheiden.
Hersteller legen die Nennwerte auf dem Typenschild unter streng kontrollierten Laborbedingungen fest. Sie testen diese Geräte mit dickem, flachem und stark bearbeitetem kohlenstoffarmen Stahl. Bei Standardprüfstücken wird häufig Stahl der Güteklasse St37 oder A36 verwendet. Diese Materialien bieten den magnetischen Flusslinien praktisch keinen Widerstand. In der Laborumgebung mangelt es an Staub, Rost und Temperaturschwankungen. In Wirklichkeit sind in Ihrer Werkstatt unterschiedliche Materialien, unregelmäßige Formen und unvollkommene Oberflächen vorhanden. Wenn man sich ausschließlich auf Idealzustandsmetriken verlässt, ist ein Betriebsausfall garantiert.
Da ideale Bedingungen selten herrschen, erzwingt die Branche strenge Sicherheitsmargen. Der anerkannte Standard für Magnetheber zur Handhabung von Flachstahl ist ein Sicherheitsabreißfaktor von 3:1. Für bestimmte zylindrische oder raue Anwendungen kann ein Faktor von 2:1 gelten. Das bedeutet, dass ein für 1.000 kg ausgelegter Magnet unter perfekten Bedingungen theoretisch 3.000 kg halten muss. Dieser große Puffer absorbiert die Auswirkungen unvorhergesehener Materialabweichungen. Es schützt die Arbeiter, wenn eine Ladung unerwarteten Rost oder geringfügige metallurgische Unstimmigkeiten aufweist.
Eine Fehleinschätzung dieser Variablen birgt erhebliche Geschäftsrisiken. Eine Unterdimensionierung Ihrer Ausrüstung führt zu katastrophalen Lastabfällen. Dies führt direkt zu OSHA-Verstößen, Compliance-Strafen und schweren Verletzungen der Arbeitnehmer. Umgekehrt führt eine Überdimensionierung Ihrer Ausrüstung zu unterschiedlichen Problemen. Sie verschwenden Kapital in unnötig große Magnete. Diese übergroßen Einheiten erhöhen das Eigengewicht Ihrer Laufkräne zusätzlich. Dieses Eigengewicht beschleunigt den Kranverschleiß und verlangsamt die täglichen Produktionszyklen.
Metalle reagieren aufgrund ihrer unterschiedlichen Atomstrukturen unterschiedlich auf Magnetfelder. Wir nennen diese Reaktivität „magnetische Permeabilität“. Ein Material mit hoher Permeabilität ermöglicht den mühelosen Durchgang magnetischer Flusslinien. Wenn die Durchlässigkeit sinkt, fällt es dem Magneten schwer, einen sicheren Halt herzustellen. Sie müssen Ihre Erwartungen an die spezifischen Legierungen anpassen, die in Ihrer Einrichtung verarbeitet werden.
Kohlenstoffarmer Stahl dient als Goldstandard für magnetisches Heben. Materialien wie Baustahl bieten optimale magnetische Permeabilität. Da ihnen restriktive Legierungselemente fehlen, sättigen Flusslinien das Metall leicht. Beim Heben von sauberem, dickem kohlenstoffarmen Stahl arbeitet Ihre Ausrüstung mit 100 % ihrer Funktionskapazität. Dieses Material bildet die Grundlage für alle nachfolgenden Derating-Berechnungen.
Mit zunehmendem Kohlenstoffgehalt nimmt die magnetische Permeabilität ab. Stähle mit hohem Kohlenstoffgehalt und komplexe Legierungen enthalten nichtmagnetische Elemente. Komponenten wie Kohlenstoff, Mangan und Chrom schränken die magnetischen Flusslinien physikalisch ein. Sie erzeugen einen inneren Widerstand, der den gesamten magnetischen Halt schwächt.
Umsetzungsrealität: Beim Umgang mit Stählen mit hohem Kohlenstoffgehalt müssen Sie die Nennkapazität des Magneten aktiv reduzieren. Abhängig von der spezifischen Legierung erfordern diese Metalle typischerweise eine Kapazitätsreduzierung von 10 bis 30 %. Wird dieser Leistungsminderungsfaktor nicht angewendet, kommt es beim Transport häufig zu unerwarteten Lastverschiebungen.
Gusseisen stellt die Magnethandhabung vor besondere Herausforderungen. Das Metall weist eine hochporöse Oberfläche und eine ausgeprägte metallurgische Struktur auf. Graphitflocken im Eisen stören Magnetfelder stark. Beim Bewegen von Gussteilen müssen Sie Ihre Ausrüstung stark reduzieren.

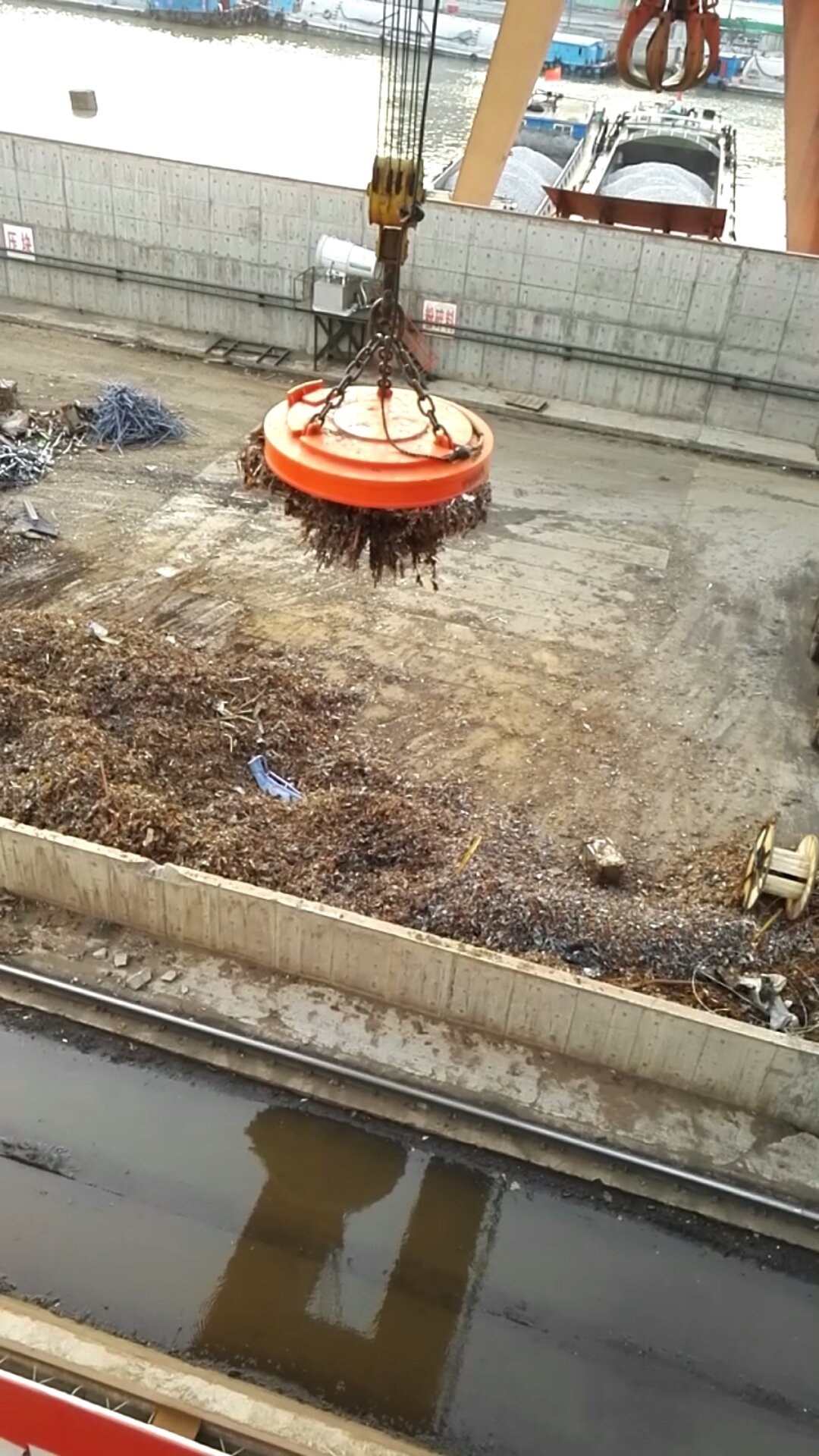

Recycling- und Schrottbetriebe stehen vor der ultimativen Materialherausforderung. Beim Betrieb eines Schrotthebemagneten kommt es zu extremen Materialheterogenitäten. Eine einzelne Ladung kann Weichstahl, Werkzeuge mit hohem Kohlenstoffgehalt und Motorblöcke aus Gusseisen enthalten. Die lose Materialdichte erschwert das Heben zusätzlich. Sie müssen die Kapazität auf der Grundlage der ungünstigsten Legierungskonzentrationen berechnen. Gehen Sie beim Transport von gemischtem Schrott immer von einer möglichst geringen magnetischen Permeabilität aus.
| Materialtyp | Magnetische Permeabilität | Erforderliche Kapazitätsreduzierung |
|---|---|---|
| Kohlenstoffarmer/Flussstahl | Exzellent | 0 % (Funktioniert bei 100 %) |
| Kohlenstoffreicher Stahl | Gut | 10 % - 30 % Ermäßigung |
| Legierte Stähle | Mäßig bis gut | 20 % - 40 % Ermäßigung |
| Gusseisen | Arm | 40 % - 50 % Ermäßigung |
| Edelstahl der Serie 400 | Sehr schlecht | 50 %+ Ermäßigung |
| Edelstahl der Serie 300 | Keiner | Kann nicht magnetisch angehoben werden |
Selbst bei perfektem kohlenstoffarmen Stahl spielt die Geometrie eine entscheidende Rolle. Die Dicke der Last begrenzt grundsätzlich die Hubkraft, die ein Magnet erzeugen kann. Magnetische Energie erfordert ausreichend Metallmasse, um ihren Stromkreis zu schließen. Fehlt dem Metall die Dichte, kann das Magnetfeld nicht die volle Sättigung erreichen.
Jeder Industriemagnet gibt eine Mindestmaterialstärke vor. Die Flusslinien eines Magneten müssen vollständig durch die Last verlaufen, um maximalen Halt zu erreichen. Der Magnetkreis fließt vom Nordpol durch die Stahlladung zurück zum Südpol. Dicke Materialien absorbieren diese Flusslinien leicht. Sie enthalten die magnetische Energie vollständig im Metall und maximieren so die Haltekraft.
Ist das Material zu dünn, kann es nicht die gesamte magnetische Energie absorbieren. Die Flusslinien durchdringen das dünne Blech vollständig und entweichen in die Umgebungsluft. Wir nennen dieses Phänomen „Flussverlust“. Wenn der Fluss in die Luft austritt, verschwenden Sie wertvolle magnetische Energie. Diese Leckage verringert die Hubkraft erheblich. Ein für zwei Tonnen ausgelegter Magnet könnte Schwierigkeiten haben, ein 200-kg-Blech anzuheben, wenn dieses nur 2 mm dick ist.
Dünne Materialien bringen neben magnetischen Einschränkungen auch mechanische Risiken mit sich. Große, dünne und flexible Stahlplatten neigen dazu, durchzuhängen, wenn sie aus der Mitte angehoben werden. Da sich die Kanten unter ihrem Eigengewicht nach unten biegen, erzeugen sie eine Hebelwirkung auf den Magneten. Wir nennen dies den Peel-off-Effekt. Dieses mechanische Biegen wirkt wie ein Brecheisen. Der Stahl wird buchstäblich von der magnetischen Oberfläche gelöst, wodurch die Magnetdichtung aufgebrochen wird und die Ladung herunterfällt.
Käufer müssen eine gründliche Prüfung ihres Lagerbestands durchführen. Sie können die Größe eines Magneten nicht ausschließlich auf der Grundlage Ihrer schwersten Last bestimmen. Sie müssen sowohl Ihre schwersten als auch Ihre dünnsten, häufig angehobenen Materialien prüfen. An der Schnittstelle dieser beiden Extreme liegt die ideale Ausrüstung. Sie benötigen genügend Kraft, um den schweren Block anzuheben, aber ein Magnetfeld, das flach genug ist, um die dünnen Bleche sicher und ohne gefährliche Flussstreuung zu bewegen.
Die physikalische Schnittstelle zwischen Magnet und Last bestimmt die Betriebssicherheit. Magnetfelder bauen sich unglaublich schnell ab, wenn sie sich durch Luft oder nichtmagnetische Materialien bewegen. Für die Sicherheit in der Werkstatt ist es von entscheidender Bedeutung, zu verstehen, wie sich die Oberflächenbedingungen auf Ihren Aufzug auswirken.
Beim magnetischen Heben bedeutet ein „Luftspalt“ nicht nur einen leeren Raum. Wir definieren einen Luftspalt als jede nichtmagnetische Barriere, die zwischen der Magnetfläche und der Stahlladung positioniert ist. Zu den üblichen Luftspalten in der Industrie gehören dicke Farbschichten, dicker Rost, Walzzunder, Eis und Werkstattstaub. Sogar ein Blatt Papier fungiert als Luftspalt. Diese Barrieren drücken den Magneten physisch vom reaktiven Stahlkern weg.
Der Zusammenhang zwischen Luftspalten und Tragfähigkeit ist nicht linear. Es ist exponentiell. Selbst mikroskopisch kleine Barrieren zerstören die Haltekraft. Standardmäßige technische Grundlagen zeigen, dass ein Luftspalt von nur 0,5 mm die Haltekraft eines Standard-Permanentmagneten halbieren kann. Wenn Sie versuchen, eine stark verrostete Platte anzuheben, erzeugen Sie möglicherweise nur 20 % der Nennkapazität. Sie müssen kritische Lasten gründlich reinigen, bevor Sie versuchen, schwere Lasten zu heben.
Unbearbeitete Metalle erzeugen auf natürliche Weise ihre eigenen Luftspalte. Rohe, unbearbeitete Gussstücke oder stark vernarbtes Altmetall weisen hohe Spitzen und tiefe Täler auf. Der Magnet berührt nur die hohen Spitzen des Metalls. Die tiefen Täler bleiben mit Luft gefüllt. Dadurch wird die effektive Kontaktfläche drastisch reduziert. Beim Heben grober Materialien müssen Bediener eine erhebliche Leistungsreduzierung vornehmen, um diesen Kontaktverlust auszugleichen.
Flache Platten bieten die bestmögliche Kontaktfläche. Zylindrische Lasten wie Rohre, Röhren und Rundstangen stellen große geometrische Herausforderungen dar. Ein flacher Magnet, der auf einem runden Rohr angebracht ist, hat nur eine winzige Kontaktlinie. Diese minimale Kontaktfläche reduziert die Kapazität im Vergleich zu flachen Platten drastisch. Um zylindrische Materialien sicher anzuheben, benötigen Sie spezielle V-Block-Magnetprofile. Diese V-förmigen Böden halten die runde Ladung, erzeugen zwei Kontaktlinien und verbessern die Flusssättigung.
Keine einzelne Magnettechnologie löst jedes Materialhandhabungsproblem. Facility Manager müssen die inhärenten Stärken verschiedener Hebegeräte mit ihren spezifischen Materialprofilen in Einklang bringen. Die Wahl der falschen zugrunde liegenden Technologie führt zu schlechter Leistung und erhöhten Wartungskosten.
Permanente Einheiten sind zur Erzeugung ihrer Felder auf Seltenerdmaterialien wie Neodym angewiesen. Für den Betrieb benötigen sie keinen Strom. Sie aktivieren sie manuell über einen mechanischen Hebel.

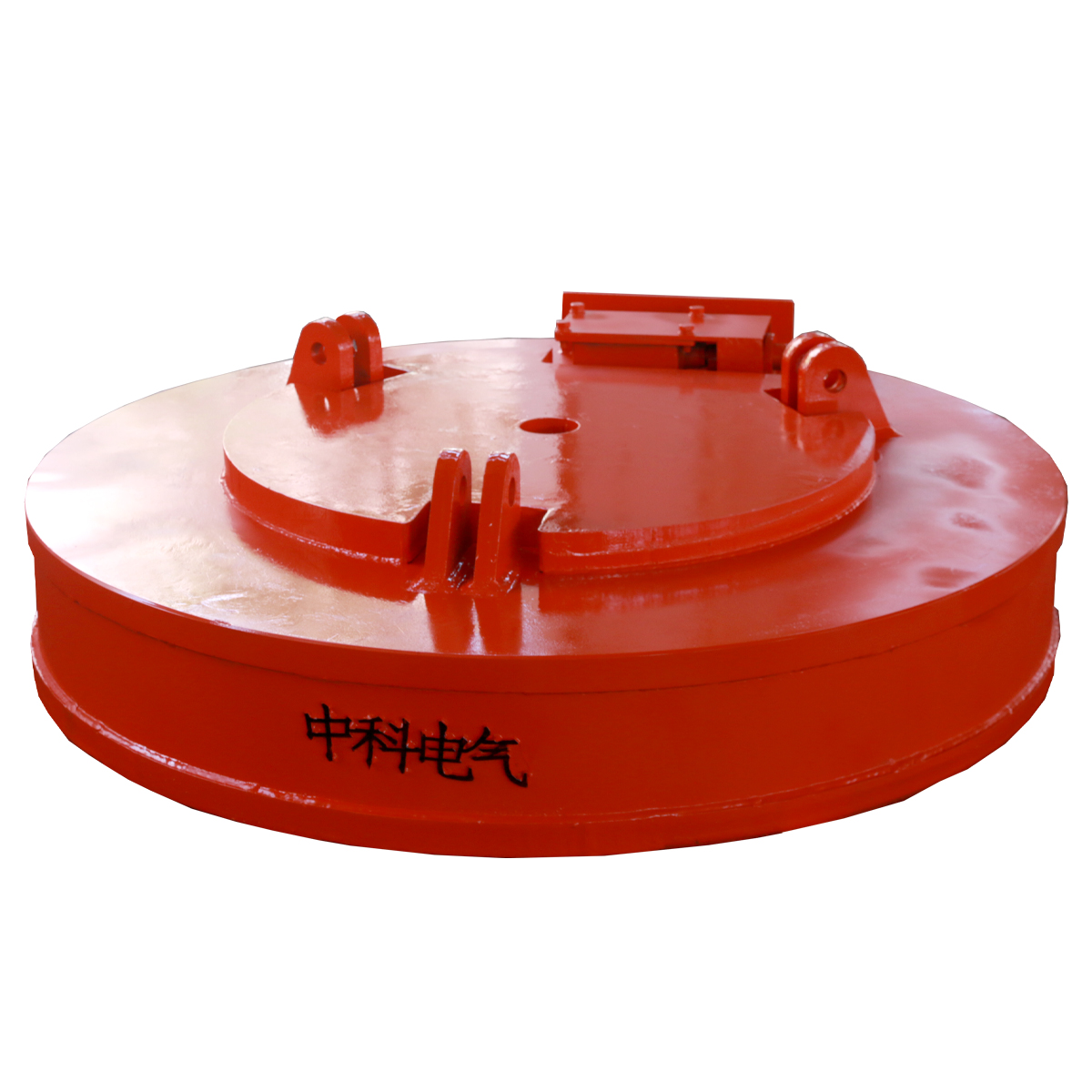

Wenn Sie eine tiefe magnetische Durchdringung benötigen, bietet ein Hubelektromagnet enorme Kraft. Diese Einheiten nutzen gewickelte Kupfer- oder Aluminiumdrähte, um über elektrischen Strom Magnetfelder zu erzeugen.
Elektropermanent-Hybride bieten modernste Hebetechnik. Sie nutzen einen kurzen Stromimpuls, um interne Permanentmagnete ein- und auszuschalten. Sobald sie aktiviert sind, benötigen sie keinen Strom, um ihren Halt aufrechtzuerhalten.
Ihre Beschaffungsstrategie muss über das bloße Ablesen der Höchstgewichtsgrenze hinausgehen. Die Navigation durch Materialvariablen erfordert detaillierte Daten und zuverlässige Fertigungspartner. Sie müssen die technische Dokumentation prüfen und einen Leistungsnachweis verlangen.
Eine einzelne maximale Gewichtungsmetrik bietet keinen Kontext. Sie müssen lernen, die von den Herstellern bereitgestellten Derating-Kurven auszuwerten. Fordern Sie immer detaillierte vor Abschluss eines Kaufs Achten Sie insbesondere auf die Diagramme „Kapazität vs. Dicke“ und die Diagramme „Kapazität vs. Luftspalt“. Diese Diagramme zeigen, wie sich der Magnet tatsächlich verhält, wenn sich die Bedingungen verschlechtern. Wenn diese Kurven in einem Datenblatt fehlen, ist das Gerät wahrscheinlich nicht für den vielfältigen industriellen Einsatz geeignet. Angaben zur Tragfähigkeit des Lasthebemagneten an.
Gehen Sie bei Industriestandards keine Kompromisse ein. Stellen Sie sicher, dass die Ausrüstung die Standards ASME B30.20 (Below-the-Hook-Hebegeräte) erfüllt oder übertrifft. Stellen Sie außerdem sicher, dass der Hersteller die BTH-1-Designparameter einhält. Diese Zertifizierungen garantieren, dass die Ausrüstung einer strengen technischen Prüfung hinsichtlich struktureller Integrität und Sicherheitsfaktoren unterzogen wurde. Fordern Sie direkt die Prüfbescheinigungen an.
Manchmal ist die Standardausrüstung nicht in der Lage, komplexe Geometrien zu berücksichtigen. Sie müssen abschätzen, wann spezielle Stangenschuhe erforderlich sind. Wenn Ihre Anlage unregelmäßige Gussteile, warmgewalzte Coils oder einzigartige Strangpressteile bewegt, versagen handelsübliche Flachmagnete. Renommierte Hersteller können maßgeschneiderte Polschuhe herstellen, die physikalisch der Kontur Ihrer spezifischen Last entsprechen. Diese Anpassung maximiert den Oberflächenkontakt und garantiert Sicherheit.
Ergreifen Sie konkrete Maßnahmen, bevor Sie eine Bestellung aufgeben. Befolgen Sie diesen strukturierten Ansatz, um die richtige Dimensionierung der Ausrüstung sicherzustellen:
Wir müssen erkennen, dass die Materialeigenschaften die Grenzen der magnetischen Handhabung bestimmen. Das Gesamtgewicht ist nur eine Variable in einer komplexen Gleichung. Materialstärke, Legierungszusammensetzung, Oberflächenrauheit und Geometrie sind die größten Engpässe beim sicheren magnetischen Heben. Das Ignorieren dieser Faktoren führt direkt zum Herunterfallen von Ladungen, beschädigten Gütern und schwerwiegenden Sicherheitsrisiken.
Die Beschaffung muss sich von theoretischen Bewertungen verabschieden. Wir müssen empirische, bodennahe Bewertungen annehmen, die die Realität widerspiegeln. Sie müssen Ihre dünnsten Bleche messen, Ihre Kohlenstoffverhältnisse bewerten und den Rost auf Ihrem Stahl erkennen. Dieser realistische Ansatz verhindert gefährliche Fehleinschätzungen.
Wir ermutigen Käufer, ausschließlich mit Herstellern zusammenzuarbeiten, die transparente, ingenieurgeleitete Beratungen anbieten. Vermeiden Sie Lieferanten, die lediglich Marketingkennzahlen mit maximalem Gewicht vorantreiben. Fordern Sie Leistungsreduzierungstabellen, bestehen Sie auf ASME-Konformität und priorisieren Sie Lieferanten, die die metallurgischen Gegebenheiten Ihrer individuellen Fertigungsumgebung verstehen.
A: Hohe Temperaturen beeinträchtigen die magnetische Haltekraft erheblich. Standardmäßige Neodym-Permanentmagnete verlieren an Stärke, wenn die Oberflächentemperatur 80 °C (176 °F) überschreitet. Dieser Verlust kann irreversibel werden, wenn die Designgrenzen überschritten werden. Anlagen, in denen Warmschmiedestücke oder frisch gewalzter Stahl verarbeitet werden, erfordern spezielle hitzebeständige Modelle, die mit Wärmeisolierung und modifizierten Spulenstrukturen ausgestattet sind.
A: Das Heben gestapelter dünner Platten birgt hohe Risiken. Der magnetische Fluss konzentriert sich typischerweise auf die obere Platte. Die unteren Platten erhalten eine schwächere magnetische Sättigung, wodurch sie sehr anfällig für Abrutschen oder Herunterfallen während des Hubvorgangs sind. Um dies sicher durchzuführen, müssen Sie spezielle Tieffeld-Elektromagnete verwenden, die speziell für das Plattenstapeln entwickelt wurden.
A: Der Industriestandard ist ein Sicherheitsabreißfaktor von 3:1 für flachen, sauberen Stahl mit niedrigem Kohlenstoffgehalt. Das bedeutet, dass ein Magnet, der für 1.000 Pfund ausgelegt ist, unter idealen Bedingungen tatsächlich eine Kraft von 3.000 Pfund benötigt, um seinen Halt zu lösen. Dieser Puffer schützt den Bediener vor unvorhergesehenen Materialvariablen wie verstecktem Zunder, geringfügigem Rost oder leichten Ungleichgewichten bei der Ladung.
A: Gusseisen weist eine viel geringere magnetische Permeabilität auf als Weichstahl. Darüber hinaus ist seine Oberfläche von Natur aus porös und rau. Diese metallurgischen Unterschiede und mikroskopisch kleinen Oberflächenlücken wirken als Barriere für den Magnetfluss. Beim Bewegen von Gusseisenkomponenten müssen Sie Ihre Kapazität erheblich reduzieren – oft bis zu 50 %.
