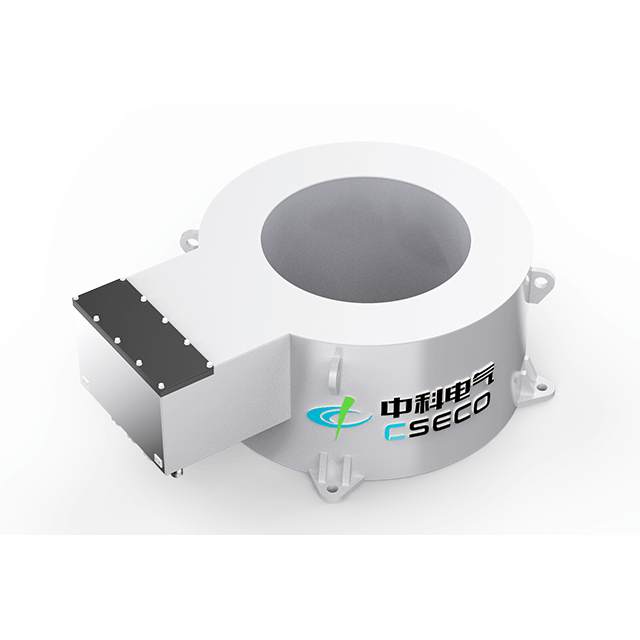

Das Erreichen der perfekten Balance beim Stranggießen bleibt auch heute noch eine entscheidende Herausforderung für Stahlhersteller. Wenn Sie Ihre Ausrüstung zu klein dimensionieren, können Dendriten während der anfänglichen Erstarrungsphase nicht effektiv aufgebrochen werden. Umgekehrt führt eine Überdimensionierung zu aggressiven Turbulenzen im Meniskus. Diese übermäßige Kraft führt häufig zu starken Einschlüssen von Formpulver und katastrophalen Oberflächendefekten. Die Dimensionierung dieser Systeme ist nie ein einfaches Ratespiel. Es erfordert aktiv die Abstimmung strenger metallurgischer Ziele mit komplexen elektrischen und räumlichen Realitäten. Ingenieure müssen mehrere Variablen sorgfältig bewerten, um einen optimalen Fluss der Stahlschmelze zu gewährleisten. Dieser Leitfaden bietet einen robusten Rahmen, der Ihnen dabei hilft, die genaue Kapazität zu bestimmen, die für Ihre spezifischen Stranggussparameter erforderlich ist. Sie erfahren, wie Sie Abschnittsgrößen bewerten, elektrische Kapazitätsgrenzen anpassen und potenzielle Fertigungspartner ordnungsgemäß prüfen. Die Einhaltung dieser klaren Schritte gewährleistet eine hohe Kapitaleffizienz und eine strikte metallurgische Einhaltung in der Fabrikhalle.
Die Kapazität hängt von der Abschnittsgröße und der Stahlsorte ab: Knüppel-, Vorblock- und Brammengießanlagen erfordern sehr unterschiedliche magnetische Induktionsintensitäten.
Größer ist nicht zwangsläufig besser: Übermäßige Rührleistung führt zu Oberflächenfehlern und Schlackeneinschlüssen; Eine präzise Frequenzsteuerung ist wichtiger als reine Leistung.
Die Installation bestimmt das Design: Interne und externe Formbeschränkungen bestimmen die physische Stellfläche und die Kühlanforderungen des Geräts.
Eine Lieferantenvalidierung ist obligatorisch: Ein zuverlässiger Lieferant elektromagnetischer Rührer mit Gussform muss vor der Herstellung metallurgische Simulationsdaten (z. B. Lorentzkraftmodellierung) bereitstellen.
Bei der Auswahl eines kommt es auf Präzision an elektromagnetischen Rührers mit Form . Die Auswahl einer Einheit mit der falschen Größe führt zu kaskadenartigen Ausfällen während des gesamten Stranggussprozesses. Betreiber erkennen diese Probleme oft zu spät, was zu schlechteren Knüppeln oder völligem Ausschuss führt. Sie müssen sich der spezifischen Risiken bewusst sein, die sowohl mit einer Unter- als auch einer Überdimensionierung des Geräts verbunden sind.
Eine unzureichende Rührkraft erzeugt keine ausreichende Rotation der Stahlschmelze. Dem Gerät fehlt einfach die Kraft, wachsende Dendritenspitzen abzubrechen. Wenn dies geschieht, bleibt das Verhältnis der gleichachsigen Kristalle hartnäckig niedrig. Die säulenförmigen Kristalle wachsen unvermindert weiter zur Mitte des Strangs. Dieser Zustand lässt die Mittellinienseigerung und die innere Porosität völlig ungelöst. Ihre Metallurgieingenieure werden bei Qualitätsprüfungen sofort schwerwiegende Rohrleitungs- und Strukturschwächen erkennen. Eine leistungsschwache Einheit bietet nahezu keine Kapitalrendite.
Viele Anlagenmanager glauben fälschlicherweise, dass mehr Leistung gleichbedeutend mit besserer Qualität ist. Eine übermäßige elektromagnetische Kraft beeinträchtigt jedoch die Stabilität des Meniskus erheblich. Die heftige Flüssigkeitsrotation erzeugt tiefe Wirbel nahe der Formoberfläche. Durch diese Turbulenz wird schwimmendes Formpulver direkt in der erstarrenden Stahlhülle eingefangen. Dies führt zu starken Schlackeneinschlüssen, tiefen Oberflächenrissen und massiven Materialverschlechterungen. Darüber hinaus verschwendet der Betrieb einer überdimensionierten Anlage täglich enorme Mengen an elektrischer Energie.
Das ultimative Ziel besteht darin, ein hochkontrolliertes, gleichmäßiges rotierendes Magnetfeld zu erzeugen. Sie möchten den Fluss der Stahlschmelze gezielt optimieren. Die Rührgeschwindigkeit muss stark genug bleiben, um Dendriten abzuscheren. Gleichzeitig darf die kritische Meniskusgeschwindigkeitsschwelle nicht überschritten werden. Industriestandards empfehlen im Allgemeinen, die Oberflächengeschwindigkeit unter 0,3 bis 0,4 Meter pro Sekunde zu halten. Um diesen Sweet Spot zu erreichen, sind genaue Kapazitätsberechnungen erforderlich.
Um die richtige Kapazität zu bestimmen, müssen die physikalischen Abmessungen Ihres Gussformats beurteilt werden. Auch die metallurgischen Eigenschaften der gewünschten Stahlsorten spielen eine große Rolle. Sie müssen klare Spezifikationen für den elektromagnetischen Rührer definieren , bevor Sie einen Hersteller beauftragen.
Unterschiedliche Gussformate erfordern völlig unterschiedliche elektromagnetische Ansätze. Der räumliche Abstand zwischen den Rührspulen und dem Flüssigkeitskern bestimmt die erforderliche Leistungsaufnahme.
Knüppel und Vorblöcke: Kleinere quadratische Abschnitte erfordern hochspezifische Eindringtiefen. Betreiber verwenden hier typischerweise rotierende Rührmodi. Kleine Werkstücke (z. B. 120 x 120 mm) erfordern weniger absolute Leistung, erfordern aber eine präzise Hochfrequenzsteuerung. Große Blüten (z. B. 300 x 400 mm) erfordern eine tiefe magnetische Eindringung. Dies erfordert deutlich robustere Spulen und niedrigere Frequenzeinstellungen.
Brammen: Breitbrammengießer stehen vor besonderen Herausforderungen. Ein einfaches Drehfeld kann eine 1500 mm breite Bramme nicht gleichmäßig abdecken. Diese Formate erfordern Dual-Coil- oder Multimode-Designs. Ingenieure setzen häufig Schmetterlings- oder Wandermagnetfelder ein. Diese komplexen Konfigurationen verwalten breitere Erstarrungsprofile und verhindern lokalisierte Strömungstotzonen.
Formattyp | Typischer Abschnittsbereich | Empfohlener Rührmodus | Primärmetallurgischer Schwerpunkt |
|---|---|---|---|
Kleines Billet | 100 mm bis 150 mm². | Rotierendes Magnetfeld | Oberflächenqualität und geringe Entmischungsreduzierung |
Große Blüte | 200 mm bis 400 mm². | Rotary oder Dual-Rotary | Tiefes Eindringen zur Mittellinientrennung |
Dünne Platte | 50 mm bis 90 mm dick | Wandermagnetfeld | Meniskusstabilisierung und Wärmeverteilung |
Dicke Platte | 200 mm bis 300 mm dick | Butterfly oder Multi-Mode | Gleichmäßiger Fluss über Profile mit größerer Breite |
Die chemische Zusammensetzung Ihres Stahls bestimmt die erforderlichen Strömungsgeschwindigkeiten der Flüssigkeit. Stähle mit hohem Kohlenstoffgehalt und Speziallegierungen reagieren sehr empfindlich auf Mittellinienseigerung. Diese Qualitäten erfordern typischerweise aggressive Flüssigkeitsströmungsgeschwindigkeiten zwischen 0,4 und 0,6 m/s im unteren Formbereich. Umgekehrt erweisen sich Sorten mit niedrigem Kohlenstoffgehalt als empfindlicher gegenüber Oberflächenrissen und Schlackeeinschlüssen. Sie erfordern deutlich sanftere Rührprofile. Ihr Gerät muss über den Dynamikbereich verfügen, um Ihren gesamten Sortenmix zu bewältigen.
Moderne Anlagen streben kontinuierlich nach höheren Gießgeschwindigkeiten, um den Durchsatz zu maximieren. Höhere Gießgeschwindigkeiten verkürzen jedoch die Verweilzeit des Stahls in der Kokille erheblich. Das geschmolzene Metall durchläuft die aktive magnetische Zone viel schneller. Zum Ausgleich müssen Sie die Länge und Intensität der aktiven Zone des Magnetfelds anpassen. Hochgeschwindigkeitsgießanlagen erfordern oft langgestreckte Rührerkonstruktionen, um eine ausreichende Energieübertragung in den flüssigen Kern sicherzustellen.
Sobald Sie Ihre Gussparameter definiert haben, müssen Sie diese in elektrische Anforderungen umwandeln. Dieser Schritt verbindet metallurgische Theorie und Elektrotechnik. Ein zuverlässiger elektromagnetischer Rührer muss bestimmte magnetische Flussdichten bei bestimmten Frequenzen liefern.
Das zentrale Maß für die Kapazität ist die zentrale magnetische Induktion, die normalerweise in Gauß oder Tesla gemessen wird. Sie müssen diese Induktionsfähigkeit an die Wandstärke Ihrer Form anpassen. Das Kupferrohrmaterial fungiert als massive elektromagnetische Abschirmung. Es absorbiert und lenkt einen großen Teil der magnetischen Energie ab, bevor diese überhaupt den Stahl erreicht.
Dickere Formwände erfordern natürlich eine höhere Eingangsleistung, um diesen Abschirmeffekt zu überwinden. Darüber hinaus erschweren spezielle Kupferlegierungen die Sache. Materialien wie Kupfer-Chrom-Zirkonium (Cu-Cr-Zr) bieten eine hervorragende Verschleißfestigkeit, weisen jedoch im Vergleich zu silberhaltigem Kupfer (Cu-Ag) eine andere elektrische Leitfähigkeit auf. Wenn Sie auf Cu-Cr-Zr-Formen umsteigen, benötigen Sie wahrscheinlich eine Einheit mit höherer Kapazität, um genau die gleiche interne Rührkraft zu erreichen.
Rohe Leistung bedeutet ohne Frequenzregelung nichts. Die Frequenz beeinflusst direkt die „Hauttiefe“ bzw. das Eindringvermögen des Magnetfeldes.
Niederfrequenzfähigkeiten: Tiefes Eindringen erfordert niedrige Frequenzen. Dies erweist sich bei großen Blüten- und Brammenanwendungen als absolut unerlässlich. Standardsysteme können auf 2 Hz oder 3 Hz absinken, um die Lorentzkraft tief in die Strangmitte zu drücken.
Frequenzumrichter: Moderne Gussbetriebe mit mehreren Sorten erfordern Flexibilität. Sie müssen die Bedeutung einer einstellbaren Niederfrequenz-Stromversorgung abschätzen. Die meisten hochwertigen Systeme arbeiten reibungslos zwischen 1 Hz und 10 Hz. Diese Einstellbarkeit ermöglicht es dem Bediener, die Rührintensität für verschiedene Stahlsorten im Handumdrehen fein abzustimmen.
Hochleistungsgeräte verbrauchen erhebliche elektrische Ströme. Sie müssen den Betriebsaufwand (OPEX) für den kontinuierlichen Betrieb dieser Spulen abschätzen. Allerdings sollten Sie diese Stromkosten direkt gegen die Reduzierung der Produktausschussraten abwägen. Eine richtig dimensionierte Einheit reduziert nachgelagerte Fehler drastisch. Die daraus resultierende Ertragssteigerung bei erstklassiger Qualität gleicht fast immer die täglichen Stromverbrauchskosten aus.
Selbst die am besten berechnete Kapazität bringt nichts, wenn sie physisch nicht in Ihre Gießmaschine passt. Die Implementierungsrealität zwingt Ingenieure häufig dazu, Kompromisse einzugehen oder stark maßgeschneiderte Lösungen zu suchen.
Sie müssen die räumlichen Beschränkungen Ihrer vorhandenen Ausrüstung sorgfältig prüfen. Der Bereich rund um den Kokillenoszillator und den Wassermantel ist bekanntermaßen eng.
Bei der Nachrüstung einer älteren Stranggießmaschine (CCM) ist das physikalische Volumen der Rührspulen häufig stark eingeschränkt. Wenn Sie sich für ein internes In-Mold-Design entscheiden, müssen die Spulen in das vorhandene Wassermantelgehäuse passen. Dadurch wird die physikalische Größe des Eisenkerns und der Kupferwicklungen stark eingeschränkt. Die externe Montage bietet mehr Platz für größere Spulen mit höherer Kapazität. Durch die externe Montage sind die Spulen jedoch weiter von der Stahlschmelze entfernt, sodass noch mehr Leistung erforderlich ist, um die physische Lücke zu überbrücken.
Elektromagnetische Felder erzeugen enorme Mengen an Wärme. Hochleistungsgeräte erzeugen im Dauerbetrieb erhebliche thermische Belastungen. Sie müssen diese Hitze proaktiv bewältigen, um katastrophale Geräteausfälle zu verhindern.
Diese Systeme erfordern spezielle interne Kühlsysteme mit reinem Wasser. Sie können nicht einfach normales Pflanzenwasser verwenden. Zu den Kühlspezifikationen gehören typischerweise:
Geringe Leitfähigkeit: Das Wasser muss hochrein bleiben (oft unter 2 Mikrosiemens/cm), um elektrische Lichtbögen und Spulenkurzschlüsse zu verhindern.
Stabiler Druck: Das System benötigt einen konstanten Druck (normalerweise 10 bis 15 bar), um Wasser durch die hohlen Kupferleiter zu drücken.
Hohe Durchflussrate: Ein ausreichender Durchfluss führt die Wärme schnell genug ab, um die empfindlichen Epoxid-Isoliermaterialien zu schützen.
Häufiger Fehler: Viele Anlagen rüsten ihre Rührkapazität auf, versäumen es jedoch, das Kühlsystem für reines Wasser zu modernisieren. Diese Nichtübereinstimmung führt unweigerlich zu einer Überhitzung der Spule und einem vorzeitigen Ausfall innerhalb von Monaten nach der Installation.
Der Kauf dieser Ausrüstung erfordert eine echte technische Partnerschaft. Sie können einen kaufen . professionellen, qualitativ hochwertigen elektromagnetischen Rührer mit Form nicht wie einen Standardmotor von der Stange Sie müssen Ihre potenziellen Fertigungspartner gründlich bewerten.
Akzeptieren Sie niemals eine Kapazitätsempfehlung, die ausschließlich auf der Vermutung eines Verkäufers basiert. Ein zuverlässiger Anbieter elektromagnetischer Rührer muss umfassende elektromagnetische 3D- und Flüssigkeitsströmungssimulationen anbieten. Sie sollten branchenübliche Software (wie ANSYS Maxwell oder FLUENT) verwenden, um die Lorentzkräfte in Ihrer spezifischen Form zu modellieren. Sie müssen mathematisch nachweisen, dass die vorgeschlagene Kapazität die erforderlichen Flüssigkeitsgeschwindigkeiten erzeugt, bevor mit der Fertigung begonnen wird.
Bewerten Sie die technische Flexibilität des Lieferanten. Passen sie ihre Spulendesigns nahtlos an Ihren vorhandenen Wassermantel an? Oder werden Sie gezwungen, ein Standardmodell zu akzeptieren, das teure Anlagenmodifikationen erfordert? Ein Premiumlieferant konstruiert den Eisenkern und die Kupferwicklungen so, dass die Kapazität innerhalb Ihrer genauen räumlichen Beschränkungen maximiert wird. Dieser individuelle Ansatz erspart Ihnen wochenlange Installationsausfallzeiten.
Die Umgebung direkt unter dem Tundish ist unglaublich rau. Die Umgebungstemperaturen steigen. Die Feuchtigkeit ist konstant. Sie müssen transparente Daten über die Verarbeitungsqualität des Geräts einfordern.
Isolierungsstandards: Achten Sie auf eine Spulenisolierung der Klasse H oder höher. Dadurch wird sichergestellt, dass das Gerät starke Temperaturspitzen übersteht.
Epoxid-Vergussqualität: Der Lieferant muss Vakuum-Druckimprägnierungstechniken (VPI) verwenden. Dadurch werden Luftblasen aus dem Epoxidharz entfernt und eine interne Lichtbogenbildung verhindert.
Zuverlässigkeitsmetriken: Fordern Sie garantierte MTBF-Daten (Mean Time Between Failures) an, die auf realen Stahlwerksumgebungen basieren.
Best Practice: Fordern Sie einen Besuch in einer Referenzanlage an, in der derzeit die Ausrüstung des Lieferanten auf einer ähnlichen Gießmaschine eingesetzt wird. Das direkte Gespräch mit den Bedienern bietet unschätzbare Einblicke in die tatsächliche Lebensdauer der Geräte.
Die Auswahl der richtigen Kapazität erfordert die Verknüpfung theoretischer metallurgischer Ziele mit den physikalischen Einschränkungen der Gießmaschine. Sie müssen die Notwendigkeit einer tiefen magnetischen Durchdringung gegen die Risiken von Meniskusturbulenzen und räumlichen Einschränkungen abwägen. Durch die präzise Dimensionierung werden interne Fehler beseitigt, ohne dass die Oberflächenqualität darunter leidet.
Ergreifen Sie sofort die folgenden Schritte, um Ihr Projekt voranzutreiben:
Erstellen Sie Ihre genauen Formzeichnungen, einschließlich der Abmessungen des Wassermantels und des Oszillatorspiels.
Dokumentieren Sie Ihre gesamte Stahlsortenmischung und notieren Sie dabei die Legierungen, die am stärksten zu Seigerungen und Rissen neigen.
Legen Sie eine klare Basis Ihrer aktuellen Fehlerraten fest, um den zukünftigen ROI zu messen.
Vereinbaren Sie eine Beratung mit einem qualifizierten Hersteller, um individuelle 3D-Kapazitätssimulationen anzufordern.
A: Eine ordnungsgemäß dimensionierte und gewartete Einheit hält im Allgemeinen 5 bis 10 Jahre. Die Langlebigkeit hängt stark von der Reinheit Ihres Kühlwassers und der Integrität der Innenisolierung ab. Eine Kapazitätsinkongruenz führt jedoch oft zu starkem Überfahren. Dadurch entsteht übermäßige Hitze, die Epoxidvergussmasse verschlechtert sich schnell und es kommt zu einem vorzeitigen Ausfall der Spule.
A: Nein. Obwohl die physische Hardwarekapazität eine maximale Leistungsgrenze festlegt, können Sie eine Einstellung nicht universell verwenden. Der Bediener muss den Strom und die Frequenz aktiv über den Schaltschrank für verschiedene Qualitäten anpassen. Rissempfindliche Stähle erfordern sanftere Rührparameter, wohingegen entmischungsempfindliche Stähle mit hohem Kohlenstoffgehalt eine tiefere, aggressivere magnetische Eindringung erfordern.
A: Die Kupferform fungiert als starker elektromagnetischer Schutzschild. Dickere Kokillenwände absorbieren und schwächen das Magnetfeld erheblich, bevor es die Stahlschmelze erreicht. Wenn Sie auf dickere Wände oder dichtere Materialien wie Cu-Cr-Zr umsteigen, müssen Sie einen Rührer mit höherer Kapazität einsetzen, um genau die gleiche innere Rührkraft zu erreichen.
